Enerji tesislerinde güvenilir işletmenin sürdürülebilmesi için yalnızca arıza meydana geldiğinde müdahale etmek yeterli değildir. Trafo merkezleri, enerji üretim santralleri, fabrikalar, güneş ve rüzgâr enerji santralleri gibi yapılarda çok sayıda elektriksel ekipman aynı sistem içerisinde birlikte çalışır.
Trafo sağlıklı olsa bile OG kablo başlığındaki bir problem tesisin devre dışı kalmasına neden olabilir. Şalt sahasındaki kesici sorunsuz çalışsa bile koruma rölesinin yanlış ayarı ciddi bir arıza riskine dönüşebilir. SCADA sistemi çalışıyor olsa bile yanlış alarm yapılandırması, bakım ekiplerinin kritik bir problemi zamanında fark etmesini engelleyebilir.
Bu nedenle modern enerji tesislerinde bakım çalışmaları ekipman bazlı değil, sistem bazlı düşünülmelidir.

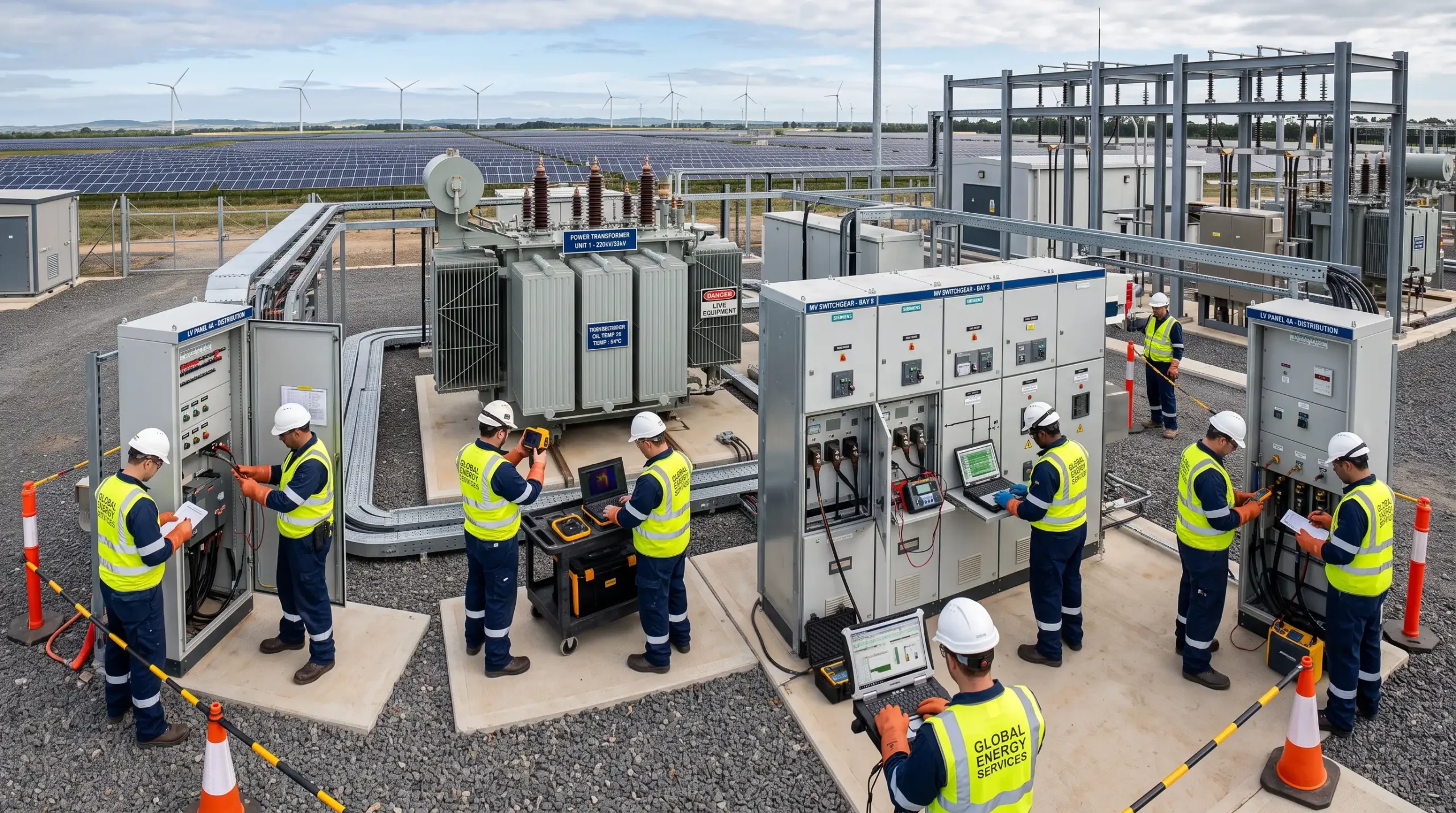

Entegre elektrik bakım stratejisi; trafo, şalt sahası, kablo sistemleri, koruma röleleri, topraklama, AG tesisat, SCADA, GES ve diğer enerji üretim ekipmanlarının belirli bir plan içerisinde birlikte değerlendirilmesini sağlar.
Entegre elektrik bakımı, enerji tesisindeki kritik elektrik ekipmanlarının birbirinden bağımsız değil, aynı enerji zincirinin parçaları olarak değerlendirilmesidir.
Bir tesisin elektriksel yapısı genel olarak şu zincir üzerinden düşünülebilir:
Enerji üretimi veya şebeke bağlantısı → trafo → şalt sistemi → OG ve AG kablolar → dağıtım panoları → üretim ekipmanları → koruma ve otomasyon sistemleri.
Bu zincirin herhangi bir noktasında meydana gelen arıza, tüm tesisin çalışma sürekliliğini etkileyebilir.
Bu nedenle bakım planı oluşturulurken sadece en pahalı ekipmanlara değil, sistemi etkileyebilecek tüm kritik noktalara odaklanılmalıdır.
Güç trafoları enerji tesislerinin en kritik ekipmanlarından biridir. Trafo arızası yalnızca ekipman değişimi maliyeti oluşturmaz; aynı zamanda tesisin uzun süre enerjisiz kalmasına neden olabilir.
Trafo bakımında görsel kontroller, bağlantı kontrolleri, yağ durumu, izolasyon testleri, sargı ölçümleri ve termal incelemeler birlikte değerlendirilebilir.
Yağlı trafolarda yağ seviyesi, yağ kaçakları, Buchholz rölesi, radyatörler, fanlar ve koruma aksesuarları incelenmelidir.
Kuru tip trafolarda ise sargı sıcaklıkları, havalandırma, bağlantı noktaları, izolasyon durumu ve termal davranış önem kazanır.
Trafo bakımının amacı yalnızca mevcut arızayı bulmak değil, arızaya dönüşebilecek belirtileri erken aşamada tespit etmektir.
Şalt sahaları enerji akışının yönetildiği ve arıza durumunda sistemin güvenli şekilde ayrıldığı kritik bölümlerdir.
Kesiciler, ayırıcılar, toprak ayırıcıları, ölçü trafoları, parafudrlar, OG hücreler ve bara sistemleri periyodik olarak kontrol edilmelidir.
Şalt sahası bakımında mekanik ve elektriksel kontroller birlikte yürütülmelidir.
Kesici açma-kapama fonksiyonları, kontakt dirençleri, mekanik kilitlemeler, koruma rölesi ilişkileri, yardımcı kontaklar ve kumanda devreleri incelenebilir.
Bağlantı noktalarının termal kamera ile kontrol edilmesi de yük altında gelişen ısınmaların erken tespit edilmesine yardımcı olur.
Orta gerilim kabloları enerji tesislerinin damarları olarak değerlendirilebilir. Trafo ile şalt sistemi veya farklı dağıtım noktaları arasındaki enerji aktarımı çoğunlukla OG kablolar üzerinden gerçekleşir.
Kabloların kendisi kadar kablo başlıkları ve ek muf noktaları da kritik öneme sahiptir.
OG kablo bakımında dış kılıf durumu, güzergâh, mekanik zorlanmalar, başlık yüzeyleri, ekran bağlantıları ve topraklama yapısı kontrol edilmelidir.
Gerekli durumlarda izolasyon, VLF, kısmi boşalma veya diğer uygun elektriksel test yöntemlerinden yararlanılabilir.
Özellikle yeni yapılan Raychem kablo başlıklarında uygulama kalitesi ve devreye alma öncesi kontroller uzun dönem güvenilirliği doğrudan etkiler.
Enerji tesislerinin yalnızca OG tarafı değil, AG dağıtım sistemi de düzenli bakım gerektirir.
Ana dağıtım panoları, tali panolar, kablo bağlantıları, sigortalar, kaçak akım röleleri, kompanzasyon panoları ve topraklama sistemleri periyodik olarak kontrol edilmelidir.
AG panolarda gevşek bağlantılar en sık karşılaşılan risklerden biridir. Yük altında çalışan bağlantılar zamanla gevşeyebilir ve temas direnci artabilir.
Bu durum sıcaklık yükselmesine, enerji kaybına ve ilerleyen aşamalarda elektriksel arızalara yol açabilir.
Tork kontrolleri ve termal kamera incelemeleri bu problemlerin erken tespit edilmesine yardımcı olur.
Topraklama sistemi, elektriksel güvenliğin temel unsurlarından biridir.
Trafo gövdesi, OG hücreler, panolar, kablo ekranları, metal konstrüksiyonlar, parafudrlar ve diğer ekipmanlar uygun topraklama sistemine bağlanmalıdır.
Topraklama bağlantılarında korozyon, kopukluk veya gevşeme varsa arıza akımlarının güvenli şekilde toprağa aktarılması zorlaşabilir.
Periyodik topraklama ölçümleri, bağlantı kontrolleri ve süreklilik testleri bakım programının parçası olmalıdır.
Ölçüm sonuçları geçmiş yıllarla karşılaştırılarak topraklama sistemindeki değişimler takip edilebilir.
Koruma röleleri enerji tesislerinde arıza meydana geldiğinde sistemin güvenli şekilde ayrılmasını sağlar.
Ancak rölenin yalnızca açık ve enerjili olması yeterli değildir.
Ayar değerleri, akım ve gerilim girişleri, alarm çıkışları, trip devreleri ve kesici açma zinciri düzenli olarak doğrulanmalıdır.
Sekonder enjeksiyon testleri sayesinde rölelerin doğru eşik değerlerinde ve doğru sürelerde çalıştığı kontrol edilebilir.
Koruma rölesi testlerinin kesici ve DC yardımcı besleme sistemiyle birlikte değerlendirilmesi, gerçek koruma zincirinin güvenilirliğini artırır.
SCADA sistemleri yalnızca uzaktan açma-kapama yapmak için kullanılmamalıdır.
Modern enerji tesislerinde SCADA, bakım ekipleri için önemli bir veri kaynağıdır.
Trafo sıcaklıkları, kesici açma sayıları, inverter üretimleri, gerilim-akım değerleri, alarm geçmişleri ve enerji kalitesi bilgileri düzenli olarak analiz edilebilir.
Örneğin aynı yük seviyesinde trafonun sıcaklığının sürekli yükselmesi, bakım ihtiyacının erken göstergesi olabilir.
Benzer şekilde belirli bir OG hücrede tekrar eden alarm kayıtları, henüz tam arızaya dönüşmemiş bir problemin habercisi olabilir.
Bu nedenle SCADA verilerinin bakım planlarına dahil edilmesi kestirimci bakım yaklaşımını destekler.
Güneş enerjisi santrallerinde bakım yalnızca panellerin temizlenmesiyle sınırlı değildir.
Paneller, DC kablolar, string bağlantıları, inverterler, AC panolar, trafo merkezi, OG kablolar, koruma sistemleri, topraklama ve SCADA altyapısı birlikte değerlendirilmelidir.
Bir inverterde oluşan üretim düşüşü DC taraftaki bağlantı probleminden kaynaklanabilir. Aynı şekilde trafo veya OG sistemindeki bir arıza, tüm santralin üretimini etkileyebilir.
Bu nedenle GES bakımında elektriksel ölçümler ve üretim verileri birlikte değerlendirilmelidir.
Termal kamera kontrolleri, inverter alarm kayıtları, string karşılaştırmaları, izolasyon kontrolleri ve trafo merkezi bakım çalışmaları santral performansının korunmasına katkı sağlar.
Rüzgâr enerji santrallerinde bakım çoğu zaman türbin mekanik sistemleriyle ilişkilendirilse de elektriksel altyapı da kritik öneme sahiptir.
Türbin trafoları, OG kablolar, hücreler, şalt merkezleri, topraklama sistemleri, jeneratör bağlantıları ve koruma sistemleri düzenli olarak kontrol edilmelidir.
RES sahaları geniş alanlara yayıldığı için kablo bağlantılarının, trafo merkezlerinin ve uzak saha ekipmanlarının izlenmesi ayrıca önemlidir.
SCADA alarm kayıtlarının bakım planlarıyla birleştirilmesi, tekrar eden problemlerin belirlenmesine yardımcı olabilir.
Termal kamera, enerji tesislerinde bakım ekiplerinin en önemli yardımcı araçlarından biridir.
Bağlantı noktalarındaki sıcaklık farkları, gözle fark edilmeyen elektriksel problemleri ortaya çıkarabilir.
Trafo terminalleri, OG hücre bağlantıları, AG panolar, bara sistemleri, kablo başlıkları, sigortalar ve kontaktörler yük altında termal olarak incelenebilir.
Ancak termal kamera kontrolü tek başına yeterli değildir.
Bir sıcaklık farkı görüldüğünde bağlantı torku, kontakt direnci, yük dengesi veya ekipman durumu gibi diğer parametreler de değerlendirilmelidir.
Endüstriyel tesislerde harmonikler, faz dengesizlikleri, düşük güç faktörü ve gerilim problemleri ekipmanların ömrünü etkileyebilir.
Bu nedenle enerji kalitesi ölçümleri bakım programına dahil edilebilir.
Özellikle sürücüler, inverterler, UPS sistemleri ve yüksek elektronik yük bulunan tesislerde harmonik seviyeleri önem kazanır.
Enerji analizleri sayesinde kompanzasyon sistemleri, yük dağılımları ve harmonik kaynakları değerlendirilebilir.
Bu veriler bakım planının yanı sıra enerji verimliliği çalışmalarına da katkı sağlar.
Geleneksel yaklaşımda ekipmanlar belirli tarihlerde kontrol edilir. Bu yöntem hâlâ önemlidir ancak tek başına yeterli olmayabilir.
Kestirimci bakım yaklaşımında ekipmanın gerçek durumu takip edilir.
Termal görüntüler, SCADA trendleri, ölçüm sonuçları, yağ analizleri, kontakt dirençleri ve geçmiş arıza kayıtları birlikte değerlendirilerek bakım zamanı belirlenebilir.
En doğru yaklaşım çoğu tesiste periyodik ve kestirimci bakım yöntemlerinin birlikte kullanılmasıdır.
Kritik ekipmanlar belirli aralıklarla kontrol edilirken ölçüm ve izleme sonuçlarına göre ek bakım çalışmaları planlanabilir.
Tüm ekipmanların işletme açısından önemi aynı değildir.
Bir ekipmanın arızalanması yalnızca küçük bir yardımcı yükü etkilerken, ana trafonun veya ana dağıtım kesicisinin arızası tüm tesisi durdurabilir.
Bu nedenle bakım planlarında kritik ekipman sınıflandırması yapılmalıdır.
Ekipmanın üretim üzerindeki etkisi, yedek ekipman bulunup bulunmadığı, arıza geçmişi, bakım süresi ve değişim maliyeti dikkate alınabilir.
Bu yaklaşım bakım bütçesinin daha verimli kullanılmasına yardımcı olur.
Elektriksel bakım çalışmalarının en önemli aşamalarından biri raporlamadır.
Yapılan ölçümlerin yalnızca sahada kontrol edilip bırakılması uzun vadede önemli veri kaybına neden olur.
Bakım raporlarında ekipman bilgileri, ölçüm sonuçları, termal görüntüler, tespit edilen uygunsuzluklar ve önerilen düzeltici faaliyetler bulunmalıdır.
Aynı ekipmanda yıllar boyunca yapılan ölçümlerin karşılaştırılması, arızaya doğru gelişen trendlerin erken fark edilmesini sağlar.
Bu nedenle raporlama bakım faaliyetinin son adımı değil, gelecekteki bakım planının başlangıcı olarak görülmelidir.
Entegre bakım yaklaşımı sayesinde tesisin farklı elektrik sistemleri tek bir plan içerisinde değerlendirilebilir.
Bu yaklaşım;
katkı sağlar.
Enerji tesislerinde güvenilir işletme tek bir ekipmanın bakımına bağlı değildir. Trafo, şalt sahası, OG ve AG kablolar, koruma röleleri, topraklama sistemi, panolar, SCADA altyapısı ve üretim ekipmanları aynı enerji zincirinin parçalarıdır.
Bu nedenle bakım çalışmalarının sistem bazlı planlanması gerekir.
Elektriksel ölçümler, periyodik kontroller, termal kamera incelemeleri, koruma testleri ve SCADA verileri birlikte değerlendirildiğinde bakım faaliyetleri yalnızca arızaya müdahale eden bir süreç olmaktan çıkar ve arızaları önceden yöneten teknik bir işletme stratejisine dönüşür.
Jaka Enerji; trafo ve şalt sahası bakımından OG kablo uygulamalarına, GES ve enerji santrali kontrollerinden SCADA otomasyonuna, elektriksel ölçümlerden montaj ve teknik raporlamaya kadar enerji tesislerinin farklı ihtiyaçlarına yönelik profesyonel mühendislik çözümleri sunar.
Trafolar, OG hücreler, kesiciler, ayırıcılar, kablo sistemleri, panolar, koruma röleleri, topraklama altyapısı, SCADA sistemleri ve üretim ekipmanları tesisin yapısına göre periyodik bakım programına dahil edilebilir.
Hayır. Termal kamera önemli bir erken teşhis yöntemidir ancak elektriksel ölçümler, mekanik kontroller, koruma testleri ve geçmiş bakım verileriyle birlikte değerlendirilmelidir.
Farklı ekipmanların birbirleriyle olan ilişkisini birlikte değerlendirmeyi sağlar. Böylece tek bir cihaz yerine tesisin genel elektriksel güvenilirliği takip edilebilir.
