Busbar sistemleri, enerji tesislerinde yüksek akımın güvenli ve düzenli şekilde taşınmasını sağlayan önemli elektriksel bağlantı elemanlarıdır. Trafo merkezleri, şalt sahaları, ana dağıtım panoları, endüstriyel tesisler, üretim hatları ve enerji santrallerinde busbar sistemleri, enerjinin ekipmanlar arasında aktarılmasında kritik görev üstlenir.
Busbar montajında yapılan küçük bir bağlantı hatası, işletme sırasında ciddi problemlere yol açabilir. Gevşek bağlantılar, yanlış tork uygulaması, oksitli yüzeyler, hizalama hataları veya yetersiz temas alanı zamanla ısınmaya neden olur. Bu ısınma yalnızca enerji kaybı oluşturmakla kalmaz; bağlantı elemanlarının deformasyonuna, izolasyon hasarına, ark riskine ve plansız duruşlara da sebep olabilir.
Bu nedenle busbar montajı, yalnızca mekanik bir birleştirme işlemi olarak görülmemelidir. Bağlantı yüzeyi hazırlığı, uygun ekipman kullanımı, tork kontrolü, hizalama, termal kontrol ve devreye alma öncesi test süreçleri birlikte değerlendirilmelidir.
Busbar sistemleri, yüksek akım taşıyan enerji dağıtım noktalarında kablo kullanımına göre daha düzenli, kompakt ve güvenli bir çözüm sunabilir. Ancak yüksek akım taşıdıkları için bağlantı kalitesi doğrudan sistem güvenliğini etkiler.
Bir busbar bağlantısında temas direnci artarsa, aynı akım altında bağlantı noktasında daha fazla ısı oluşur. Bu ısı zamanla civata, pul, bara yüzeyi, izolasyon malzemesi ve bağlantı ekipmanlarını etkileyebilir. Isınma problemi erken fark edilmezse sistemde ani arıza veya yangın riski oluşabilir.
Bu nedenle busbar montajında en önemli hedeflerden biri, düşük dirençli, sağlam, temiz ve uzun ömürlü bağlantılar oluşturmaktır.
Busbar montajında bağlantı kalitesi, iki iletken yüzeyin doğru temas alanı, doğru sıkılık, doğru hizalama ve uygun yüzey durumu ile birleştirilmesi anlamına gelir. Bağlantı yalnızca civatanın sıkılmasıyla kaliteli hale gelmez.
Kaliteli bir bağlantı için temas yüzeyleri temiz olmalı, yüzeylerde oksit, yağ, kir, boya kalıntısı veya deformasyon bulunmamalıdır. Bağlantı elemanları doğru seçilmeli, uygun pul ve civata kullanılmalı, sıkma işlemi üretici veya proje gerekliliklerine uygun tork değerinde yapılmalıdır.
Ayrıca bara parçaları birbirine zorla oturtulmamalıdır. Eğer montaj sırasında mekanik gerilim oluşuyorsa, bağlantı noktası zamanla gevşeyebilir veya temas yüzeyi bozulabilir.
Gevşek bağlantılar, busbar sistemlerinde en sık karşılaşılan ısınma nedenlerinden biridir. Bağlantı yeterince sıkı değilse temas yüzeyi azalır ve elektrik akımı daha dar bir alandan geçmek zorunda kalır. Bu durum temas direncini artırır.
Temas direnci arttığında bağlantı noktasında ısı oluşur. Başlangıçta küçük olan bu ısınma, zamanla bağlantı yüzeyinde oksitlenmeye ve daha fazla direnç artışına neden olabilir. Böylece sorun kendi kendini büyüten bir döngüye dönüşür.
Gevşek bağlantıların bir diğer riski de ark oluşumudur. Özellikle yüksek akım taşıyan sistemlerde bağlantı noktasındaki kararsız temas, ciddi elektriksel arızalara yol açabilir.

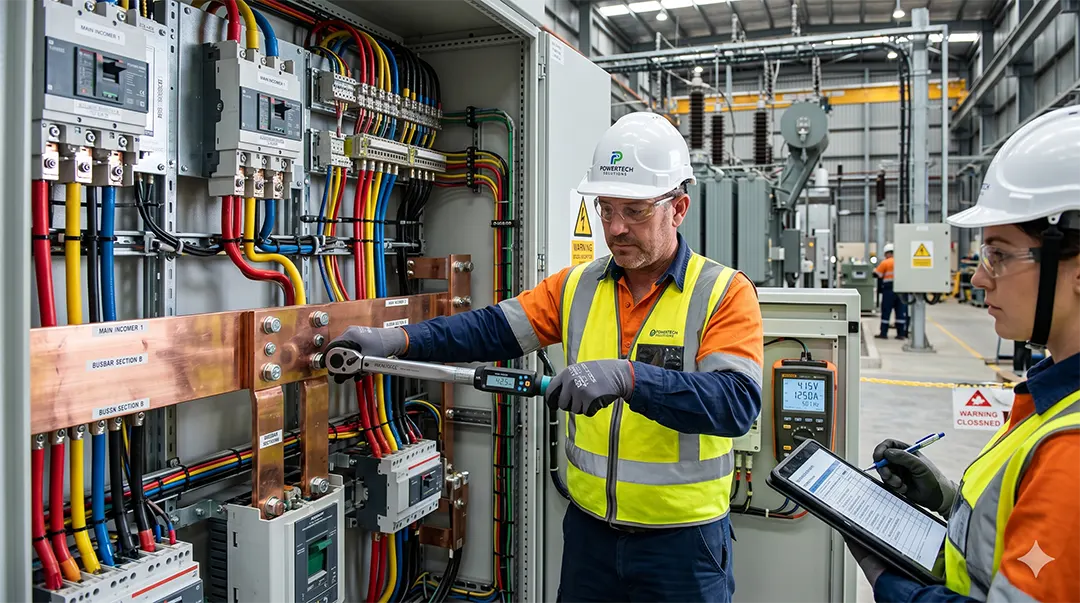

Busbar montajında civataların gelişigüzel sıkılması doğru bir uygulama değildir. Yetersiz sıkma gevşek bağlantıya neden olurken, aşırı sıkma da bağlantı elemanlarına, bara yüzeyine veya izolasyon yapılarına zarar verebilir.
Doğru tork uygulaması, bağlantının mekanik olarak sağlam ve elektriksel olarak güvenli olmasını sağlar. Tork anahtarı kullanılmadan yapılan montajlarda her bağlantının aynı sıkılıkta olduğundan emin olmak zordur.
Özellikle yüksek akım taşıyan ana busbar bağlantılarında tork değerleri kayıt altına alınmalıdır. Bu kayıtlar, devreye alma ve bakım süreçlerinde önemli referans oluşturur.
Busbar bağlantılarında temas yüzeyinin durumu, bağlantı kalitesini doğrudan etkiler. Oksitlenmiş, kirlenmiş, yağlanmış veya pürüzlü yüzeylerde temas kalitesi düşer. Bu durum bağlantı direncini artırabilir.
Montaj öncesinde bağlantı yüzeyleri kontrol edilmeli ve gerekiyorsa uygun yöntemlerle temizlenmelidir. Temizlik sırasında bara yüzeyine zarar verecek aşındırıcı veya uygunsuz malzemeler kullanılmamalıdır.
Ayrıca montaj sırasında bağlantı yüzeylerinin tekrar kirlenmemesine dikkat edilmelidir. Tozlu, nemli veya açık saha koşullarında yapılan montajlarda bu konu daha da önemlidir.
Busbar parçaları bağlantı noktasında düzgün hizalanmalıdır. Eğer parçalar birbirine açılı şekilde yaklaştırılıyor veya civatalarla zorla birleştiriliyorsa bağlantı yüzeyinde eşit temas oluşmayabilir.
Hizalama hatası, mekanik gerilim yaratır. Bu gerilim işletme sırasında titreşim, sıcaklık değişimi veya yük değişimleriyle birlikte bağlantı noktasının gevşemesine neden olabilir.
Busbar montajında mekanik hizalama tamamlanmadan bağlantı sıkılmamalıdır. Gerekiyorsa taşıyıcı sistem, mesnetler veya bağlantı parçaları yeniden ayarlanmalıdır. Bağlantıyı civata gücüyle zorlayarak hizalamak uzun vadeli bir çözüm değildir.
Busbar sistemlerinde ısınma riskleri görsel kontrol, tork kontrolü, yük altında termal kamera incelemesi ve periyodik bakım ile tespit edilebilir.
Görsel kontrolde renk değişimi, yanık izi, izolasyon kararması, gevşek bağlantı belirtisi, deformasyon veya koku gibi bulgular incelenir. Ancak her ısınma problemi çıplak gözle fark edilmeyebilir.
Termal kamera kontrolleri, busbar bağlantılarındaki anormal sıcaklık farklarını tespit etmek için etkili bir yöntemdir. Özellikle tesis yük altındayken yapılan termal incelemeler, bağlantı problemlerini erken aşamada gösterebilir.
Aynı fazlar veya benzer yük taşıyan bağlantılar arasında belirgin sıcaklık farkı varsa, bu durum bağlantı kalitesi açısından detaylı inceleme gerektirir.
Busbar sistemlerinde termal kamera kontrolü özellikle devreye alma sonrası, yük artışı dönemlerinde ve periyodik bakım süreçlerinde yapılmalıdır. Yeni montajı tamamlanmış bir sistem ilk yüklenme sonrasında kontrol edilirse bağlantı kalitesi hakkında erken bilgi alınabilir.
Termal kontrolün sağlıklı sonuç verebilmesi için sistemin belirli bir yük altında çalışıyor olması gerekir. Çok düşük yükte yapılan ölçümler, bağlantı problemlerini göstermeyebilir.
Termal görüntüler yalnızca fotoğraf olarak saklanmamalı, sıcaklık değerleri ve yorumlarla birlikte raporlanmalıdır. Böylece sonraki kontrollerde karşılaştırma yapılabilir.
Busbar montajında sık görülen hataların başında tork anahtarı kullanılmaması gelir. Bunun dışında bağlantı yüzeylerinin temizlenmemesi, uygun olmayan civata-pul kullanımı, hizalama yapılmadan bağlantı sıkılması, eksik etiketleme, yetersiz mesnetleme ve montaj sonrası kontrol yapılmaması da önemli risklerdir.
Bazı durumlarda bara bağlantıları montaj sırasında uygun görünür; ancak yük altında ısınma ortaya çıkar. Bu nedenle sadece montaj anındaki görsel uygunluk yeterli değildir. Devreye alma ve işletme kontrolleri de sürecin parçası olmalıdır.
Busbar sistemleri devreye alındıktan sonra da düzenli olarak kontrol edilmelidir. Yük değişimleri, sıcaklık farkları, titreşim, ortam koşulları ve işletme süresi bağlantı noktalarını etkileyebilir.
Bakım sırasında busbar bağlantıları görsel olarak incelenmeli, termal kamera ile kontrol edilmeli ve gerekiyorsa tork kontrolü yapılmalıdır. Ancak enerjili ekipmanda müdahale yapılmamalı; bakım işlemleri güvenli çalışma prosedürlerine uygun şekilde yürütülmelidir.
Ayrıca bakım raporları düzenli tutulmalı, önceki termal bulgular ve bağlantı kayıtlarıyla karşılaştırma yapılmalıdır. Böylece sorunlar büyümeden tespit edilebilir.
Busbar montajı tamamlandıktan sonra sistem enerjilendirilmeden önce temel kontroller yapılmalıdır. Bağlantı yüzeyleri, sıkma değerleri, hizalama, izolasyon mesafeleri, mesnetler, etiketleme, topraklama bağlantıları ve mekanik sabitlemeler gözden geçirilmelidir.
Ayrıca montaj yapılan panoda veya şalt sahasında yabancı cisim, gevşek parça, unutulan el aleti veya temizlik eksikliği bulunmamalıdır. Yüksek akım taşıyan sistemlerde küçük bir ihmal büyük arıza riskine dönüşebilir.
Devreye alma öncesi kontrol sonuçlarının kayıt altına alınması, işletme güvenliği ve bakım takibi açısından önemlidir.
Busbar montajında bağlantı kalitesi, enerji tesislerinin güvenli ve kesintisiz çalışması için kritik öneme sahiptir. Gevşek bağlantılar, hatalı tork uygulamaları, yüzey kirliliği, hizalama problemleri ve yetersiz kontrol süreçleri zamanla ısınma, ark riski ve ekipman hasarına neden olabilir.
Sağlıklı bir busbar montajı için doğru yüzey hazırlığı, uygun bağlantı ekipmanları, kontrollü tork uygulaması, mekanik hizalama, termal kontrol ve düzenli bakım birlikte ele alınmalıdır.
Jaka Enerji, enerji tesislerinde busbar montajı, şalt sahası uygulamaları, pano bağlantıları, termal kontroller ve devreye alma hazırlıklarında profesyonel teknik destek sunar.
Busbar bağlantıları genellikle gevşek bağlantı, yetersiz temas alanı, oksitli yüzey, hatalı tork uygulaması veya aşırı yüklenme nedeniyle ısınır.
Evet. Doğru tork uygulaması, bağlantının hem mekanik hem elektriksel olarak güvenli olmasını sağlar. Gelişigüzel sıkma bağlantı kalitesini garanti etmez.
Termal kamera, yük altında çalışan busbar bağlantılarındaki anormal sıcaklık farklarını tespit etmeye yardımcı olur. Bu sayede arıza oluşmadan önce riskli bağlantılar belirlenebilir.
