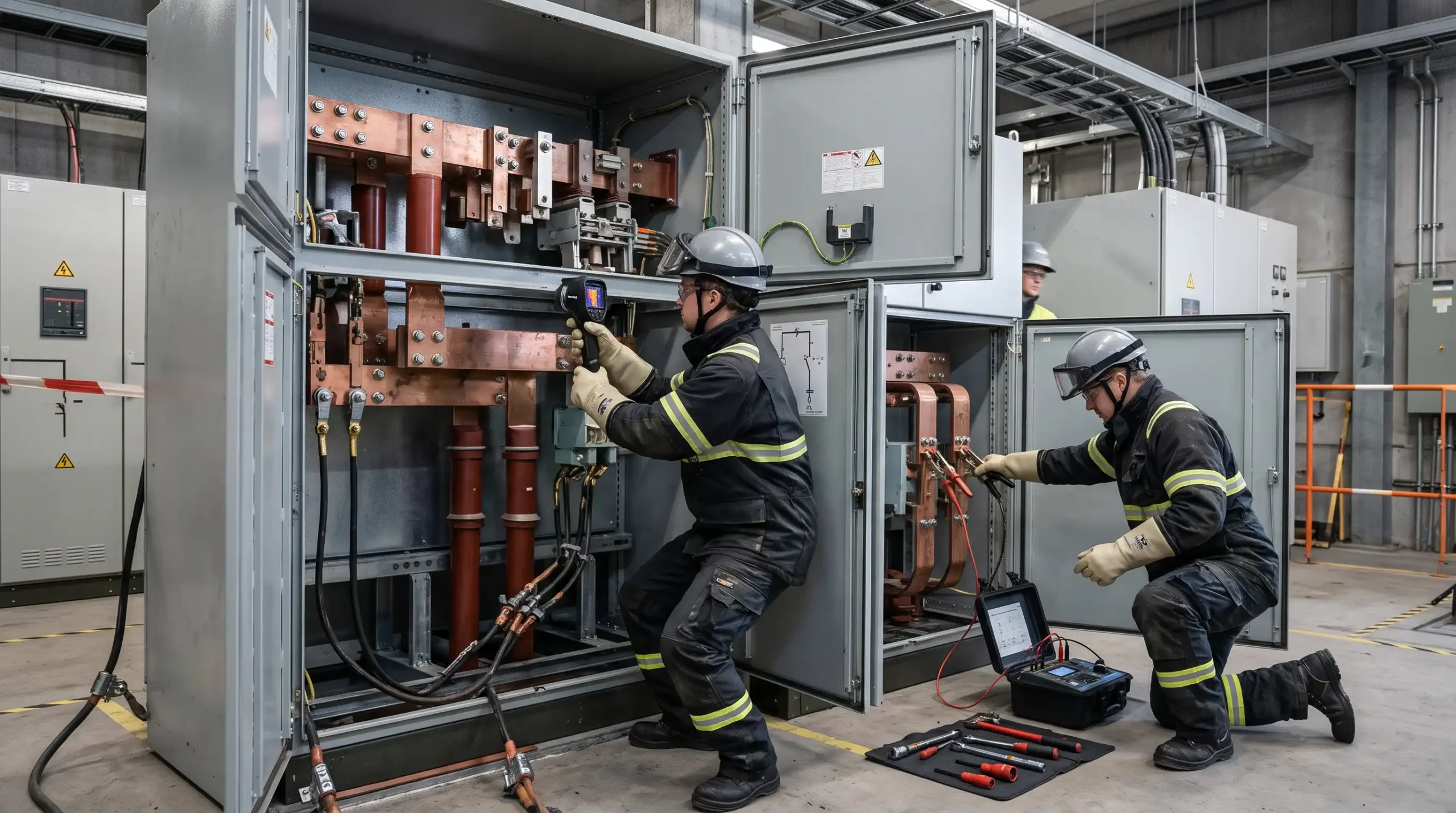

Orta gerilim hücreler, enerji tesislerinde dağıtım ve koruma fonksiyonlarının merkezinde yer alır. Bu hücrelerdeki kesiciler, ayırıcılar, ölçü trafoları ve kablo bağlantıları kadar bara ve kontak yüzeyleri de sistemin güvenilirliği açısından kritik öneme sahiptir.
Bara sistemleri yüksek akım taşır. Bu nedenle bağlantı noktalarında oluşan küçük bir gevşeklik veya temas direnci artışı, yük altında önemli sıcaklık yükselmesine neden olabilir.
Başlangıçta yalnızca küçük bir ısınma olarak görülen problem zaman içinde bağlantı yüzeyinde bozulmaya, izolasyon malzemelerinde deformasyona ve ileri aşamada ciddi elektriksel arızalara dönüşebilir.
Bu nedenle OG hücre bakımında bara ve kontak sistemleri mutlaka detaylı şekilde değerlendirilmelidir.
Bara sistemi, hücreler arasında elektrik enerjisinin dağıtılmasını sağlar.
Ana bara üzerinden giriş ve çıkış hücreleri, trafo beslemeleri ve diğer dağıtım noktaları birbirine bağlanır.
Bara sistemi genellikle yüksek akım taşıdığı için mekanik ve elektriksel bağlantı kalitesi büyük önem taşır.
Bir bara bağlantısında oluşan problem yalnızca ilgili hücreyi değil, aynı bara sistemine bağlı birden fazla hücreyi etkileyebilir.
Bu nedenle bara bakımının önleyici bakım programında ayrı bir başlık olarak ele alınması gerekir.
OG hücrelerde bara bağlantılarında farklı tipte sorunlar görülebilir.
Bunlar arasında:
yer alabilir.
Bu problemler çoğu zaman yavaş gelişir. Bu nedenle periyodik bakım yapılmadığında uzun süre fark edilmeyebilir.
Elektriksel bağlantı noktasında temas kalitesi bozulduğunda bağlantı direnci artar.
Direnç arttığında üzerinden geçen akım aynı olsa bile daha fazla ısı oluşur.
Bu ısınma bağlantı yüzeyini daha da bozabilir. Böylece direnç daha fazla artar ve sıcaklık yükselmeye devam eder.
Bu süreç zamanla ciddi hasara dönüşebilir.
Bu nedenle gevşek bağlantıların erken tespit edilmesi, bara ve kontak arızalarının önlenmesinde en önemli bakım adımlarından biridir.
Termal kamera, OG hücrelerde bara ve bağlantı noktalarının yük altında değerlendirilmesi için oldukça faydalı bir yöntemdir.
Termal inceleme sırasında benzer fazlar ve benzer bağlantı noktaları karşılaştırılmalıdır.
Örneğin aynı yük seviyesinde çalışan üç fazlı bir bağlantıda bir fazın belirgin şekilde daha sıcak olması, temas direnci veya bağlantı problemi olduğuna işaret edebilir.
Termal kamera ile şu noktalar incelenebilir:
Termal görüntüler mümkünse yük bilgisiyle birlikte raporlanmalıdır.
Görsel ve termal kontrolde şüpheli görülen bağlantılarda kontakt direnci ölçümü uygulanabilir.
Mikroohm seviyesinde yapılan bu ölçüm, bağlantının elektriksel temas kalitesini değerlendirmeye yardımcı olur.
Aynı ekipmanın fazları karşılaştırıldığında belirgin direnç farkları varsa ilgili bağlantının detaylı incelenmesi gerekir.
Kontakt direnci sonuçları tek başına değil; termal kamera, fiziksel kontrol ve geçmiş ölçümlerle birlikte değerlendirilmelidir.
OG kesiciler yalnızca açma-kapama fonksiyonuyla değerlendirilmemelidir.
Kesici ana kontaklarının yüzey durumu ve temas direnci de önemlidir.
Kesici çok sayıda açma-kapama yapmışsa veya yüksek arıza akımı kesmişse kontaklarda aşınma oluşabilir.
Bu durum kontakt direncinin yükselmesine neden olabilir.
Bakım sırasında kesicinin mekanik durumu, kontakt direnci ve gerekli durumlarda açma-kapama zamanları birlikte değerlendirilebilir.
Ayırıcı kontakları kapalı konumdayken düşük dirençli ve mekanik olarak sağlam temas sağlamalıdır.
Mekanik hizasızlık varsa bıçak veya kontak yüzeyi tam oturmayabilir.
Bu durum yalnızca elektriksel direnç artışına değil, aynı zamanda mekanik zorlanmaya da neden olabilir.
Bakım sırasında ayırıcı hareketi gözlemlenmeli ve kontakların doğru hizayla kapandığı kontrol edilmelidir.
Gerekli durumlarda üretici talimatlarına göre ayar yapılmalıdır.
Metal temas yüzeylerinde zamanla oksit tabakası veya kirlenme oluşabilir.
Özellikle nemli, tozlu veya kimyasal etkilerin bulunduğu ortamlarda bu problem daha hızlı gelişebilir.
Oksitlenmiş temas yüzeyleri elektriksel direnci artırabilir.
Ancak temizlik işlemleri kontrolsüz yapılmamalıdır.
Uygun olmayan aşındırıcı malzemeler veya yanlış kimyasallar temas yüzeyine zarar verebilir.
Bu nedenle yüzey bakımı ekipman üreticisinin önerilerine uygun şekilde yapılmalıdır.
Bara ve terminal bağlantılarında doğru sıkma torku kritik öneme sahiptir.
Yetersiz tork gevşek bağlantıya neden olabilir.
Aşırı tork ise cıvata, bağlantı elemanı veya bara üzerinde mekanik deformasyon oluşturabilir.
Bu nedenle bakım sırasında bağlantılar rastgele sıkılmamalıdır.
Ekipman üreticisinin veya proje dokümanlarının önerdiği tork değerleri kullanılmalıdır.
Tork kontrol sonuçlarının kayıt altına alınması da bakım kalitesini artırır.
OG hücrelerde bara sistemleri izolasyon destekleri üzerinden taşınır.
Bu desteklerde çatlak, kirlenme veya yüzeysel iz oluşması izolasyon güvenilirliğini etkileyebilir.
Bakım sırasında izolatörler ve bara destek elemanları dikkatle incelenmelidir.
Özellikle toz ve nemin yoğun olduğu ortamlarda yüzey kirliliği takip edilmelidir.
İzolasyon yüzeyinde elektriksel iz veya yanık belirtisi görülmesi halinde detaylı teknik değerlendirme yapılmalıdır.
OG hücre içerisinde biriken toz ve yabancı maddeler uzun vadede risk oluşturabilir.
Metal talaşı, gevşek vida veya montaj artığı gibi iletken parçalar özellikle tehlikelidir.
Bakım sırasında hücre içi temizlik kontrollü şekilde yapılmalıdır.
Temizlik sonrasında bara bölmesi, bağlantı noktaları ve izolasyon yüzeyleri tekrar görsel olarak incelenmelidir.
İç temizlik yalnızca estetik amaçlı değil, elektriksel güvenilirlik açısından da önemlidir.
Evet.
Tesis içerisindeki mekanik titreşimler ve kesici manevraları zaman içinde bağlantı elemanlarını etkileyebilir.
Özellikle yoğun çalışan sanayi tesislerinde bu durum daha önemli hale gelebilir.
Periyodik bakımda bağlantıların mekanik sağlamlığı kontrol edilmelidir.
Tekrarlayan gevşeme görülüyorsa yalnızca bağlantıyı sıkmak yerine kök neden araştırılmalıdır.
Bara ek noktaları, sürekli bara yüzeyine göre daha fazla bağlantı elemanı içerir.
Bu nedenle bakımda özel dikkat gerektirir.
Ek noktalarında mekanik hizalama, temas yüzeyi ve cıvata bağlantıları birlikte değerlendirilmelidir.
Yeni montaj sonrası yapılan ilk kontrollerde bu bölgeler özellikle incelenmelidir.
Aynı şekilde hücre genişletme veya revizyon sonrası eklenen bara bölümleri de dikkatle kontrol edilmelidir.
Yeni OG hücre montajı tamamlandığında yalnızca kablo bağlantılarının doğru olması yeterli değildir.
Bara birleşimleri de detaylı kontrol edilmelidir.
Montaj sonrası:
kontrol edilmelidir.
Gerekli testler tamamlandıktan sonra sistem enerjilendirmeye hazırlanmalıdır.
Bakım tamamlandıktan sonra hücre içerisinde kullanılan tüm bakım ekipmanlarının çıkarıldığı doğrulanmalıdır.
Gevşek cıvata, el aleti veya yabancı madde bırakılmamalıdır.
Kapaklar ve bariyerler doğru şekilde kapatılmalıdır.
Toprak ayırıcısı, kesici ve ayırıcı konumları işletme prosedürüne göre kontrol edilmelidir.
Enerjilendirme öncesi son kontrol, bakımın en kritik aşamalarından biridir.
Bakım veya revizyon sonrasında sistem tekrar yük aldığında uygun koşullarda termal kamera kontrolü yapılması faydalı olabilir.
Bu kontrol özellikle yenilenen veya sökülüp tekrar bağlanan bara bağlantılarının performansını değerlendirmeye yardımcı olur.
İlk termal kayıtlar ileride yapılacak periyodik kontroller için referans oluşturabilir.
Böylece bağlantının zaman içindeki sıcaklık değişimi takip edilebilir.
Tek bir bakım sonucu önemli olmakla birlikte, uzun vadeli trend çok daha değerlidir.
Örneğin aynı bara bağlantısında her bakım döneminde sıcaklık artıyorsa bu durum detaylı müdahale gerektirebilir.
Benzer şekilde kontakt direnci değerlerinin yıllar içinde yükselmesi temas yüzeyinin bozulduğunu gösterebilir.
Bu nedenle ölçümler standart formatta kayıt altına alınmalıdır.
Bara ve kontak kontrolleri tek başına yeterli değildir.
OG hücre bakımında;
de birlikte değerlendirilmelidir.
Böylece sadece bir bağlantı noktası değil, tüm şalt sisteminin güvenilirliği kontrol edilmiş olur.
OG hücre bara ve kontak bakım raporunda şu bilgiler yer alabilir:
Fotoğraflı ve ölçüm destekli raporlama ileride yapılacak bakım çalışmalarını kolaylaştırır.
OG hücrelerde bara ve kontak bakımı, şalt sistemlerinin güvenilir çalışması için kritik öneme sahiptir.
Gevşek bağlantılar, oksitlenme, mekanik hizasızlık ve temas direnci artışı zaman içinde ciddi ısınma ve arıza risklerine dönüşebilir.
Görsel kontrol, termal kamera, tork kontrolü ve kontakt direnci ölçümleri birlikte kullanıldığında bağlantı kalitesi daha doğru değerlendirilebilir.
Jaka Enerji; OG hücre ve şalt sahası bakımı, kesici-ayırıcı kontrolleri, termal kamera incelemeleri, kontakt direnci ölçümleri, koruma sistemleri ve enerji tesislerinin periyodik bakım çalışmalarında profesyonel mühendislik çözümleri sunar.
Gevşek bağlantı, oksitlenme, yüksek temas direnci veya aşırı yük bağlantı noktalarında sıcaklık artışına neden olabilir.
Evet. Uygun işletme koşullarında bara, kesici, kablo başlığı ve diğer bağlantı noktalarındaki anormal sıcaklıkların tespitinde kullanılabilir.
Bağlantı veya kontak yüzeyindeki elektriksel temas kalitesini değerlendirmek ve yüksek dirençli noktaları tespit etmek amacıyla yapılır.
Rastgele sıkma yapılmamalıdır. Bağlantılar üretici ve proje gerekliliklerine göre kontrol edilmeli, gerekiyorsa uygun tork değeriyle müdahale edilmelidir.
