Enerji tesislerinde yüksek akım taşıyan bağlantı noktalarının elektriksel olarak düşük dirençli olması gerekir. Kesici ana kontakları, ayırıcı temas yüzeyleri, bara birleşimleri, kablo pabucu bağlantıları ve diğer yüksek akım bağlantılarında oluşan çok küçük bir direnç artışı bile işletme sırasında önemli miktarda ısınma oluşturabilir.
Bu tür problemleri standart bir multimetre ile güvenilir şekilde tespit etmek çoğu zaman mümkün değildir. Çünkü ölçülmesi gereken direnç değerleri çok düşüktür ve mikroohm seviyelerinde olabilir.
Mikroohm kontakt direnci testi, düşük dirençli bağlantıların hassas şekilde ölçülmesi için kullanılan önemli bir test yöntemidir. Test sayesinde kontak yüzeyindeki bozulma, oksitlenme, gevşek bağlantı, mekanik baskı kaybı veya montaj kalitesine bağlı problemler enerji verilmeden önce tespit edilebilir.

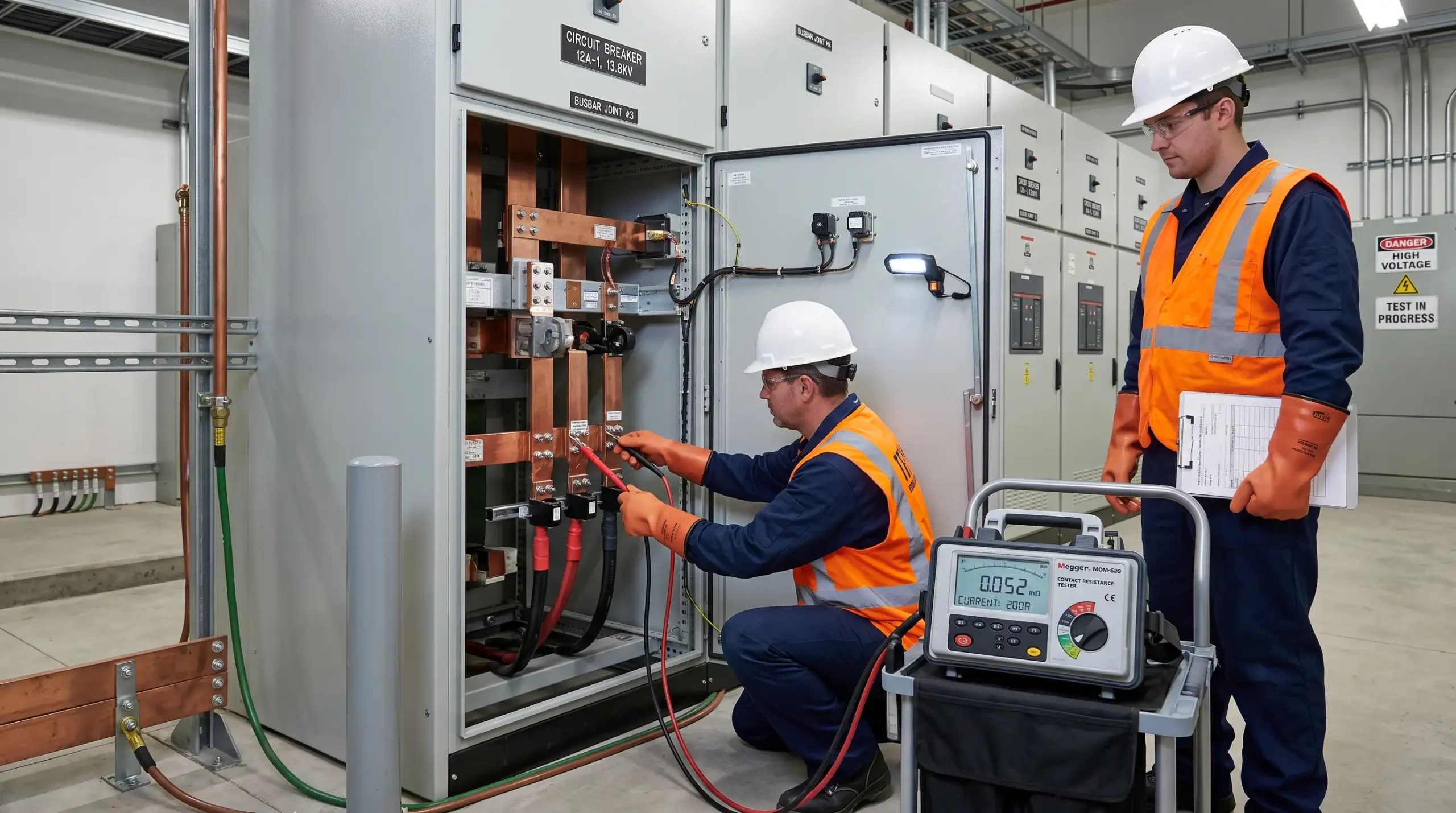

Özellikle şalt sahaları, OG hücreler, kesiciler, ayırıcılar ve bara sistemlerinde mikroohm ölçümleri, test ve devreye alma sürecinin önemli bir parçasıdır.
Mikroohm testi, çok düşük elektriksel direnç değerlerinin hassas şekilde ölçülmesidir. Test sırasında ölçüm cihazı bağlantı üzerinden belirli bir test akımı geçirir ve oluşan gerilim düşümünü ölçerek direnç değerini hesaplar.
Ölçülen değer genellikle mikroohm seviyesindedir.
Bu testte amaç yalnızca sayısal bir direnç değeri elde etmek değildir. Asıl amaç, aynı ekipmanın fazları, benzer bağlantılar veya önceki ölçümler arasında karşılaştırma yaparak anormal temas direncini tespit etmektir.
Düşük ve dengeli değerler genellikle bağlantının sağlıklı olduğuna işaret ederken, diğer fazlara göre belirgin yüksek değerler detaylı inceleme gerektirebilir.
Elektriksel bağlantılarda temas direnci farklı nedenlerle zaman içinde artabilir.
Bağlantı yüzeylerinde oksitlenme, korozyon, kirlenme veya yanma oluşabilir. Civata bağlantıları gevşeyebilir. Kesici kontaklarında mekanik aşınma veya ark etkisi meydana gelebilir. Bara birleşimlerinde yeterli tork uygulanmamış olabilir.
Ayrıca yanlış montaj, uygun olmayan temas yüzeyi veya mekanik deformasyon da kontakt direncinin yükselmesine yol açabilir.
Bu değişiklikler başlangıçta çok küçük olabilir. Ancak sistem yüksek akım taşıdığında direnç artışı nedeniyle bağlantı bölgesinde ciddi sıcaklık yükselmesi ortaya çıkabilir.
Bir bağlantının elektriksel direnci arttığında, üzerinden geçen akıma bağlı olarak ısı oluşumu artar. Yüksek akım taşıyan sistemlerde küçük bir direnç farkı bile önemli sıcaklık artışlarına neden olabilir.
Bu sıcaklık artışı bağlantı yüzeyini daha fazla bozabilir. Böylece direnç yükselir, sıcaklık tekrar artar ve problem zamanla büyür.
İleri aşamalarda izolasyon malzemelerinde bozulma, renk değişimi, gevşeme, kontak hasarı, ark oluşumu veya ekipman arızası meydana gelebilir.
Bu nedenle mikroohm testi, yalnızca enerji kaybını değerlendirmek için değil, yangın ve ekipman hasarı risklerinin erken tespiti için de önemlidir.
Kesiciler, enerji sistemlerinde yük ve arıza akımlarını güvenli şekilde açıp kapatmak için kullanılan kritik şalt ekipmanlarıdır. Ana kontakların elektriksel temas kalitesi, kesicinin sağlıklı çalışması açısından önemlidir.
Zaman içinde kesici kontaklarında ark etkisi, mekanik aşınma veya yüzey bozulması oluşabilir. Bu durum kontak direncinin yükselmesine neden olabilir.
Mikroohm testi ile her fazın ana kontak direnci ölçülür. Fazlar arasında belirgin fark varsa ilgili kontak mekanizması detaylı olarak incelenmelidir.
Özellikle bakım sonrası kesici kontaklarının doğru monte edildiğini ve yeterli temas basıncına sahip olduğunu doğrulamak için bu test faydalıdır.
Ayırıcılar normal şartlarda yük akımını kesmek için kullanılmasa da kapalı konumdayken sistem akımını taşırlar. Bu nedenle kontak yüzeylerinin düşük dirençli olması gerekir.
Ayırıcı bıçaklarında kir, oksitlenme, mekanik hizasızlık veya yetersiz temas basıncı varsa kontakt direnci artabilir.
Mikroohm ölçümü, ayırıcının üç fazındaki temas kalitesini karşılaştırmak için kullanılabilir.
Ölçüm sonuçlarında bir faz diğerlerinden belirgin şekilde yüksekse kontak yüzeyleri, mekanik hizalama ve bağlantı baskısı kontrol edilmelidir.
Bara sistemleri enerji tesislerinde yüksek akımların dağıtılmasında kullanılır. Bara ek noktaları, civatalı birleşimler ve ekipman bağlantıları düşük dirençli olmalıdır.
Montaj sırasında yeterli tork uygulanmaması, temas yüzeylerinin kirli olması veya bağlantı elemanlarının yanlış kullanılması direnç artışına neden olabilir.
Mikroohm testi sayesinde bara bağlantılarında enerji verilmeden önce temas kalitesi değerlendirilebilir.
Özellikle yeni montaj, revizyon veya bakım sonrası bara birleşimlerinde yapılacak mikroohm ölçümü, ileride oluşabilecek ısınma problemlerinin önlenmesine yardımcı olabilir.
Yüksek akım taşıyan kablo pabuçları ve terminal bağlantılarında da temas direnci kritik öneme sahiptir.
Yanlış preslenmiş kablo pabucu, gevşek civata, uygun olmayan yüzey veya mekanik zorlanma bağlantı direncinin artmasına yol açabilir.
Bu bağlantılar çoğu zaman görsel olarak normal görünebilir. Ancak mikroohm ölçümü sırasında diğer fazlara göre yüksek direnç değeri görülebilir.
Bu nedenle özellikle güç trafosu terminalleri, ana dağıtım panoları ve yüksek akım kablo bağlantılarında mikroohm testi önemli bir kalite kontrol yöntemi olabilir.
Mikroohm ölçümü yapılacak ekipman güvenli şekilde enerjisiz hale getirilmelidir. Gerekli kilitleme ve etiketleme işlemleri tamamlanmalı, çalışma izinleri alınmalı ve ekipmanın gerilimsiz olduğu doğrulanmalıdır.
Test bağlantıları yapılmadan önce ölçüm noktaları temiz olmalıdır. Prob veya test kablolarının bağlandığı yüzeylerde kir, boya veya oksit bulunması ölçüm sonuçlarını etkileyebilir.
Ölçüm cihazının uygun test akımı seçilmeli ve cihazın kalibrasyon durumu kontrol edilmelidir.
Aynı ekipmanda yapılacak karşılaştırmalı ölçümlerde mümkün olduğunca benzer test koşulları kullanılmalıdır.
Çok düşük direnç değerlerinin ölçümünde test kablolarının ve bağlantı noktalarının kendi direnci sonucu etkileyebilir. Bu nedenle mikroohm ölçümlerinde genellikle dört telli Kelvin bağlantı yöntemi kullanılır.
Bu yöntemde iki bağlantı test akımını taşırken diğer iki bağlantı gerilim düşümünü ölçer.
Böylece test kablolarının direncinin ölçüm üzerindeki etkisi büyük ölçüde azaltılır ve çok düşük direnç değerleri daha hassas şekilde ölçülebilir.
Bu yöntem mikroohm seviyesindeki ölçümler için önemli bir avantaj sağlar.
Kontakt direnci ölçümünde kullanılan test akımı, ölçüm cihazına ve test edilen ekipmana göre değişebilir.
Yüksek test akımı, temas yüzeyindeki gerçek elektriksel davranışın daha iyi değerlendirilmesine yardımcı olabilir. Ancak test akımı ekipman tipine ve üretici önerilerine uygun olmalıdır.
Aynı ekipmanda geçmiş ölçümlerle karşılaştırma yapılacaksa test koşullarının benzer olması, sonuçların daha anlamlı değerlendirilmesini sağlar.
Mikroohm testinde tek bir evrensel direnç değeri üzerinden tüm ekipmanların uygun veya uygunsuz olduğuna karar vermek doğru değildir.
Sonuçlar ekipman üreticisinin değerleri, ekipman tipi, kontak yapısı, test akımı, sıcaklık ve geçmiş ölçümlerle birlikte değerlendirilmelidir.
En önemli göstergelerden biri fazlar arasındaki farktır. Aynı ekipmanın üç fazında benzer yapı bulunuyorsa ölçüm sonuçlarının da birbirine yakın olması beklenir.
Bir fazda belirgin şekilde yüksek direnç görülmesi, ilgili bağlantıda temas problemi olabileceğini gösterebilir.
Ayrıca önceki bakım kayıtlarına göre sürekli artan direnç değerleri, gelişmekte olan bir problemi işaret edebilir.
Mikroohm testi ve termal kamera kontrolü birbirini tamamlayan yöntemlerdir.
Mikroohm testi genellikle ekipman enerjisizken bağlantı direncini ölçer. Termal kamera ise ekipman yük altındayken oluşan sıcaklık dağılımını gösterir.
Mikroohm değeri yüksek çıkan bir bağlantının yük altında ısındığı termal kamera ile doğrulanabilir. Benzer şekilde termal incelemede sıcak görülen bir bağlantıda mikroohm testi yapılarak temas direnci değerlendirilebilir.
Bu iki yöntemin birlikte kullanılması arızanın kaynağının daha doğru belirlenmesine yardımcı olur.
Yeni kurulan bir şalt sahasında veya enerji tesisinde bağlantılar henüz işletme geçmişine sahip değildir. Bu nedenle montaj kalitesinin devreye alma öncesinde doğrulanması önemlidir.
Bara ekleri, kesici bağlantıları, ayırıcı kontakları ve yüksek akım terminalleri mikroohm testi ile kontrol edilebilir.
Bu ölçümler aynı zamanda gelecekte yapılacak periyodik bakım için başlangıç referans değerleri oluşturur.
Yıllar sonra yapılan yeni ölçümler ilk değerlerle karşılaştırılarak bağlantıların zaman içindeki değişimi takip edilebilir.
Kesici bakımı, bara revizyonu veya bağlantı sökme-takma işlemlerinden sonra mikroohm testi yapılması faydalıdır.
Bakım sırasında temizlenen veya değiştirilen kontakların doğru monte edildiği ölçümle doğrulanabilir.
Eğer bakım öncesi yüksek olan direnç değeri bakım sonrasında düşmüşse yapılan müdahalenin etkisi sayısal olarak görülebilir.
Bu nedenle mikroohm testi bakım kalitesini doğrulayan önemli yöntemlerden biridir.
Mikroohm ölçümünde yanlış test bağlantıları hatalı sonuçlara neden olabilir. Ölçüm problarının kirli veya boyalı yüzeye bağlanması, bağlantıların gevşek olması veya test kablolarının uygunsuz yerleştirilmesi sonuçları etkileyebilir.
Ayrıca farklı fazlarda farklı noktalardan ölçüm yapılması sağlıklı karşılaştırmayı zorlaştırır.
Test sırasında bağlantı noktaları aynı prensiple seçilmeli ve sonuçlar ölçüm koşullarıyla birlikte raporlanmalıdır.
Mikroohm test sonuçları detaylı olarak kayıt altına alınmalıdır.
Raporda ekipman adı, faz bilgisi, ölçüm noktaları, kullanılan test cihazı, test akımı, ölçüm sonuçları, test tarihi ve değerlendirme notları bulunmalıdır.
Kesici veya ayırıcı gibi üç fazlı ekipmanlarda değerler yan yana gösterilerek karşılaştırma kolaylaştırılabilir.
Önceki test sonuçları varsa geçmiş değerlerle karşılaştırma yapılması bakım planlaması açısından önemli fayda sağlar.
Bağlantılar zaman içinde mekanik ve termal zorlanmalara maruz kalır. Sıcaklık değişimleri, titreşim, oksitlenme, yüksek akım ve manevra sayısı temas yüzeylerini etkileyebilir.
Bu nedenle kritik bağlantılarda mikroohm ölçümlerinin periyodik bakım programına dahil edilmesi, temas direncindeki değişimlerin erken fark edilmesini sağlar.
Trend takibi sayesinde tamamen arızaya dönüşmeden önce riskli bağlantılara bakım yapılabilir.
Mikroohm kontakt direnci testi; kesici, ayırıcı, bara ve yüksek akım bağlantılarının elektriksel temas kalitesini değerlendirmek için kullanılan önemli bir test yöntemidir.
Çok küçük direnç artışları bile yüksek akım altında ciddi sıcaklık artışları oluşturabileceği için bu bağlantıların hassas şekilde ölçülmesi işletme güvenliği açısından önemlidir.
Test sonuçları tek bir sayı üzerinden değil; faz karşılaştırmaları, üretici değerleri, geçmiş ölçümler ve termal kamera bulgularıyla birlikte değerlendirilmelidir.
