Enerji tesislerinde kullanılan trafo, OG hücre, kablo, ölçü trafosu ve benzeri ekipmanlar belirli izolasyon seviyelerine göre tasarlanır. Ancak tesis normal işletme sırasında her zaman yalnızca nominal gerilimle karşılaşmaz. Yıldırım darbeleri, anahtarlama olayları, kesici açma-kapama işlemleri ve sistemde oluşan geçici aşırı gerilimler ekipman izolasyonunu ciddi şekilde zorlayabilir.
Bu aşırı gerilimlerin kontrol altına alınmasında parafudrlar kritik rol oynar. Parafudr, normal işletme koşullarında sistemi etkilemeden bekler; aşırı gerilim oluştuğunda ise gerilim seviyesini sınırlamaya ve darbe enerjisinin güvenli şekilde toprağa aktarılmasına yardımcı olur.
Ancak parafudrun sahada bulunması tek başına yeterli değildir. Doğru gerilim sınıfında seçilmesi, doğru noktaya monte edilmesi, bağlantı mesafelerinin uygun olması ve topraklama bağlantısının güvenilir şekilde yapılması gerekir. Bu noktada izolasyon koordinasyonu, sistemdeki koruma seviyelerinin birbirine uyumlu hale getirilmesini sağlar.
Parafudr, elektrik sistemlerinde oluşabilecek geçici aşırı gerilimleri sınırlamak amacıyla kullanılan koruma ekipmanıdır. Özellikle yıldırım darbeleri ve anahtarlama kaynaklı aşırı gerilimlerin kritik ekipmanlara ulaşmasını azaltmaya yardımcı olur.
Parafudrlar genellikle trafo girişlerinde, OG hücrelerde, enerji hatlarının kritik bağlantı noktalarında ve yüksek gerilim ekipmanlarının yakınında kullanılır.
Amaç, aşırı gerilim oluştuğunda gerilimi ekipmanın izolasyon seviyesinin altında tutmaya yardımcı olmak ve darbe akımını uygun şekilde topraklama sistemine yönlendirmektir.
İzolasyon koordinasyonu, enerji sistemindeki ekipmanların izolasyon dayanımları ile aşırı gerilim koruma elemanlarının koruma seviyelerinin birlikte değerlendirilmesidir.
Bir başka ifadeyle, trafo, kablo veya hücre izolasyonunun dayanabileceği gerilim seviyesi ile parafudrun aşırı gerilimi sınırladığı seviye arasında uygun güvenlik payı bulunmalıdır.
Eğer parafudrun koruma seviyesi ekipmanın izolasyon dayanımına uygun değilse, aşırı gerilim anında ekipman yeterince korunamayabilir. Bu nedenle izolasyon koordinasyonu yalnızca ekipman seçimi sırasında değil, proje ve devreye alma aşamasında da değerlendirilmelidir.
Parafudrun ekipmana yakın konumlandırılması önemlidir. Çünkü parafudr ile korunacak ekipman arasındaki bağlantı mesafesi arttıkça darbe geriliminin ekipman üzerinde farklı etkiler oluşturma riski artabilir.
Özellikle trafo korumasında parafudrun bağlantı noktası ve bağlantı iletkenlerinin uzunluğu dikkatle planlanmalıdır.
Parafudrun fiziksel olarak trafo merkezinde bulunması yeterli değildir. Korunacak ekipmana göre konumu, bağlantı güzergâhı ve topraklama yapısı teknik olarak değerlendirilmelidir.
Parafudr tarafından sınırlanan darbe akımının güvenli şekilde toprağa aktarılabilmesi için topraklama bağlantısı düşük empedanslı ve mekanik olarak sağlam olmalıdır.
Uzun, gereksiz kıvrımlı veya gevşek bağlantılar parafudrun etkinliğini olumsuz etkileyebilir. Bu nedenle parafudr topraklama iletkeni mümkün olduğunca uygun güzergâhta ve sağlam bağlantılarla tesis edilmelidir.
Topraklama bağlantılarında korozyon, gevşeme, kopukluk veya uygunsuz kesit varsa parafudr sisteminin koruma performansı düşebilir.
Periyodik kontrollerde parafudrun yalnızca gövdesi değil, topraklama bağlantısı da mutlaka incelenmelidir.
Parafudr kontrolleri genellikle görsel inceleme ile başlamalıdır. Gövdede çatlak, kırık, yanık izi, renk değişimi veya yüzeysel deformasyon olup olmadığı kontrol edilmelidir.
Bağlantı terminalleri, sabitleme noktaları ve topraklama iletkeni ayrıca incelenmelidir. Gevşek bağlantılar veya korozyon belirtileri varsa gerekli müdahale yapılmalıdır.
Bazı parafudrlarda durum göstergesi veya arıza göstergesi bulunabilir. Bu göstergelerin durumu da kontrol edilmelidir.
Dış ortamda kullanılan parafudrlarda kirlenme, yoğun toz, tuzlanma veya yüzey kirliliği de değerlendirilmelidir.
Parafudrlar zaman içinde aşırı gerilim darbelerine maruz kaldıkça performans kaybı yaşayabilir. Bazı arızalar görsel olarak fark edilebilirken bazıları dışarıdan belirgin olmayabilir.
Gövdede çatlak, yanık izi, parçalanma, bağlantı noktasında aşırı ısınma veya durum göstergesinin arıza konumunda olması açık belirtiler arasındadır.
Tekrarlayan koruma açmaları, yıldırım sonrası ekipman problemleri veya beklenmeyen izolasyon arızalarında parafudr durumu da incelenmelidir.
Parafudrun şüpheli olduğu durumlarda üretici önerileri ve tesis şartlarına uygun detaylı teknik değerlendirme yapılmalıdır.
Güç trafoları aşırı gerilimlere karşı korunması gereken en kritik ekipmanlardan biridir. Özellikle hat girişlerinden gelebilecek yıldırım ve anahtarlama darbeleri trafo izolasyonunu zorlayabilir.
Parafudr, bu darbelerin seviyesini sınırlandırarak trafonun izolasyon sisteminin korunmasına yardımcı olur.
Trafoya yakın yerleştirme, bağlantı uzunluklarının uygun tutulması ve güvenilir topraklama bağlantısı bu nedenle büyük önem taşır.
Parafudr seçimi yapılırken yalnızca nominal sistem gerilimi değil, şebekenin topraklama yapısı, sürekli çalışma gerilimi ve ekipman izolasyon seviyesi birlikte değerlendirilmelidir.
OG hücrelerde kullanılan parafudrlar; kablo girişleri, trafo beslemeleri ve kritik çıkışlarda aşırı gerilim koruması sağlayabilir.
Hücre bakımı sırasında parafudr bağlantıları da kontrol edilmelidir. Bağlantı terminallerinin sıkılığı, topraklama iletkeni, gövde durumu ve fiziksel yerleşim incelenmelidir.
Hücre içinde yapılan revizyonlardan sonra parafudr bağlantılarının değiştirilmiş veya yanlış bağlanmış olması mümkündür. Bu nedenle revizyon sonrası devreye alma kontrollerinde parafudr bağlantıları kontrol listesine dahil edilmelidir.
OG ve yüksek gerilim kabloları belirli izolasyon seviyelerine sahip olsa da aşırı gerilim darbeleri kablo başlıkları ve ek noktaları üzerinde ek elektriksel zorlanma oluşturabilir.
Özellikle kablo ile trafo veya havai hat bağlantısının birleştiği noktalarda aşırı gerilim koruması önem kazanabilir.
Kablo başlıklarının doğru yapılması, ekran bağlantılarının uygun olması ve parafudrların izolasyon koordinasyonuna göre yerleştirilmesi sistem güvenilirliğine katkı sağlar.
Yıldırım olaylarının yoğun olduğu bölgelerde, kuvvetli yıldırım aktivitesi sonrasında kritik enerji tesislerinde parafudr kontrolleri yapılması faydalı olabilir.
Parafudr ciddi bir darbe akımına maruz kaldığında dış görünümü değişmeden performans kaybına uğrayabilir. Bu nedenle alarm sistemleri, sayaçlar veya durum göstergeleri varsa kayıtlar incelenmelidir.
Yıldırım sonrası tesiste koruma açması, izolasyon problemi veya ekipman arızası oluşmuşsa parafudr ve topraklama sistemi de inceleme kapsamına alınmalıdır.

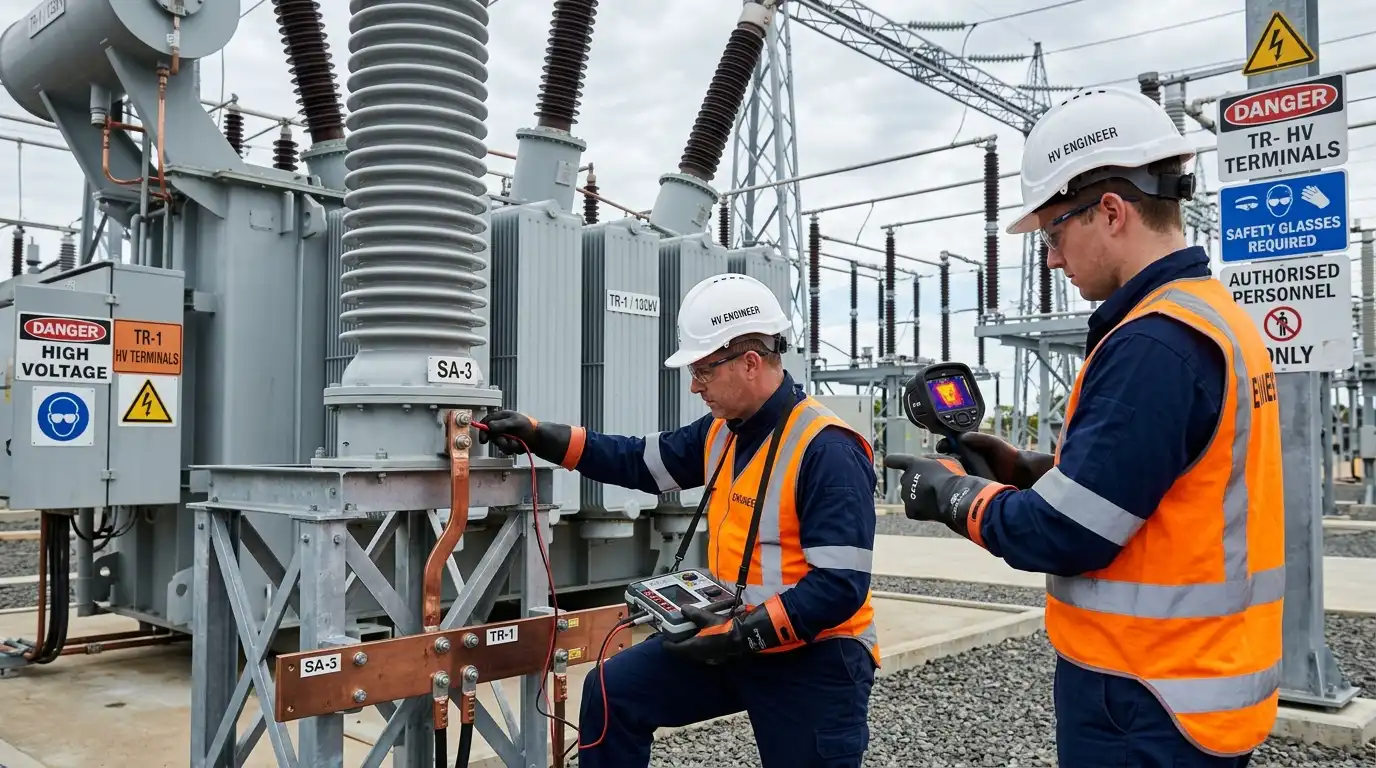

Enerjili tesislerde uygun güvenlik koşulları sağlanarak termal kamera ile parafudr bağlantıları incelenebilir. Bağlantı terminallerinde veya topraklama bağlantısında oluşan anormal ısınmalar temas problemlerine işaret edebilir.
Termal görüntüler aynı fazlardaki benzer ekipmanlarla karşılaştırılarak değerlendirilmelidir. Belirgin sıcaklık farkı varsa bağlantı kalitesi ve ekipmanın durumu detaylı olarak incelenmelidir.
Termal kontrol tek başına parafudrun tüm elektriksel durumunu göstermez; ancak bağlantı problemlerinin erken tespitinde önemli bir yardımcı yöntemdir.
Bazı yüksek gerilim tesislerinde parafudr darbe sayaçları veya kaçak akım izleme sistemleri kullanılabilir. Bu ekipmanlar parafudrun maruz kaldığı darbeler ve çalışma durumu hakkında ek bilgi sağlayabilir.
Darbe sayısındaki artış, tesisin aşırı gerilim olaylarına ne kadar sık maruz kaldığını anlamaya yardımcı olabilir.
Bu kayıtlar periyodik bakım sırasında incelenerek geçmiş değerlerle karşılaştırılmalıdır. Ani değişimler veya olağan dışı değerler detaylı değerlendirme gerektirebilir.
Parafudr seçimi yalnızca ekipmanın gerilim sınıfına bakılarak yapılmamalıdır. Sistem topraklama şekli, maksimum sürekli çalışma gerilimi, geçici aşırı gerilim şartları, enerji kapasitesi ve izolasyon koordinasyonu dikkate alınmalıdır.
Yanlış seçilmiş parafudr normal işletme sırasında gereksiz zorlanabilir veya gerçek aşırı gerilim anında yeterli koruma sağlayamayabilir.
Bu nedenle parafudr seçimi proje aşamasında teknik hesaplar ve ekipman özellikleriyle birlikte yapılmalıdır.
Yeni kurulan enerji tesislerinde ilk enerjilendirme öncesi parafudrların montajı ve bağlantıları kontrol edilmelidir.
Parafudrun doğru faza bağlı olduğu, terminal bağlantılarının sağlam olduğu, topraklama iletkeninin doğru bağlandığı, mekanik montajın tamamlandığı ve ekipmanın proje ile uyumlu olduğu doğrulanmalıdır.
Eksik topraklama veya yanlış bağlantı tespit edilirse enerji verilmeden önce mutlaka giderilmelidir.
Parafudrlar normal işletme sırasında aktif bir mekanik hareket yapmadıkları için bakım süreçlerinde gözden kaçabilir. Ancak sistemin aşırı gerilimlere karşı korunmasında kritik görev üstlenirler.
Periyodik bakım planında parafudrların görsel durumu, bağlantıları, topraklaması, durum göstergeleri ve varsa izleme kayıtları kontrol edilmelidir.
Böylece performans kaybı veya bağlantı problemi, kritik bir aşırı gerilim olayı yaşanmadan önce tespit edilebilir.
Parafudr kontrolü ve izolasyon koordinasyonu, enerji tesislerinin yıldırım ve anahtarlama kaynaklı aşırı gerilimlere karşı korunmasında kritik öneme sahiptir.
Doğru parafudr seçimi, uygun yerleşim, kısa ve güvenilir bağlantılar, sağlam topraklama sistemi ve periyodik kontroller; trafo, OG hücre, kablo ve diğer yüksek gerilim ekipmanlarının güvenli işletmesine katkı sağlar.
Aşırı gerilim koruması yalnızca bir parafudr monte etmekten ibaret değildir. Sistem izolasyon seviyeleri, topraklama yapısı ve koruma ekipmanları birlikte değerlendirilmelidir.
Jaka Enerji, enerji tesislerinde test, devreye alma, şalt sahası kontrolleri, topraklama ölçümleri, parafudr kontrolleri ve teknik raporlama süreçlerinde profesyonel destek sunar.
Parafudr, yıldırım veya anahtarlama kaynaklı geçici aşırı gerilimleri sınırlamaya ve darbe akımını güvenli şekilde toprağa yönlendirmeye yardımcı olur.
Evet. Gövde durumu, bağlantılar, topraklama iletkeni, durum göstergesi ve varsa darbe sayacı periyodik bakım sırasında kontrol edilmelidir.
Parafudrun sınırladığı darbe akımının güvenli şekilde toprağa aktarılabilmesi için düşük empedanslı ve sağlam bir topraklama bağlantısı gerekir.
