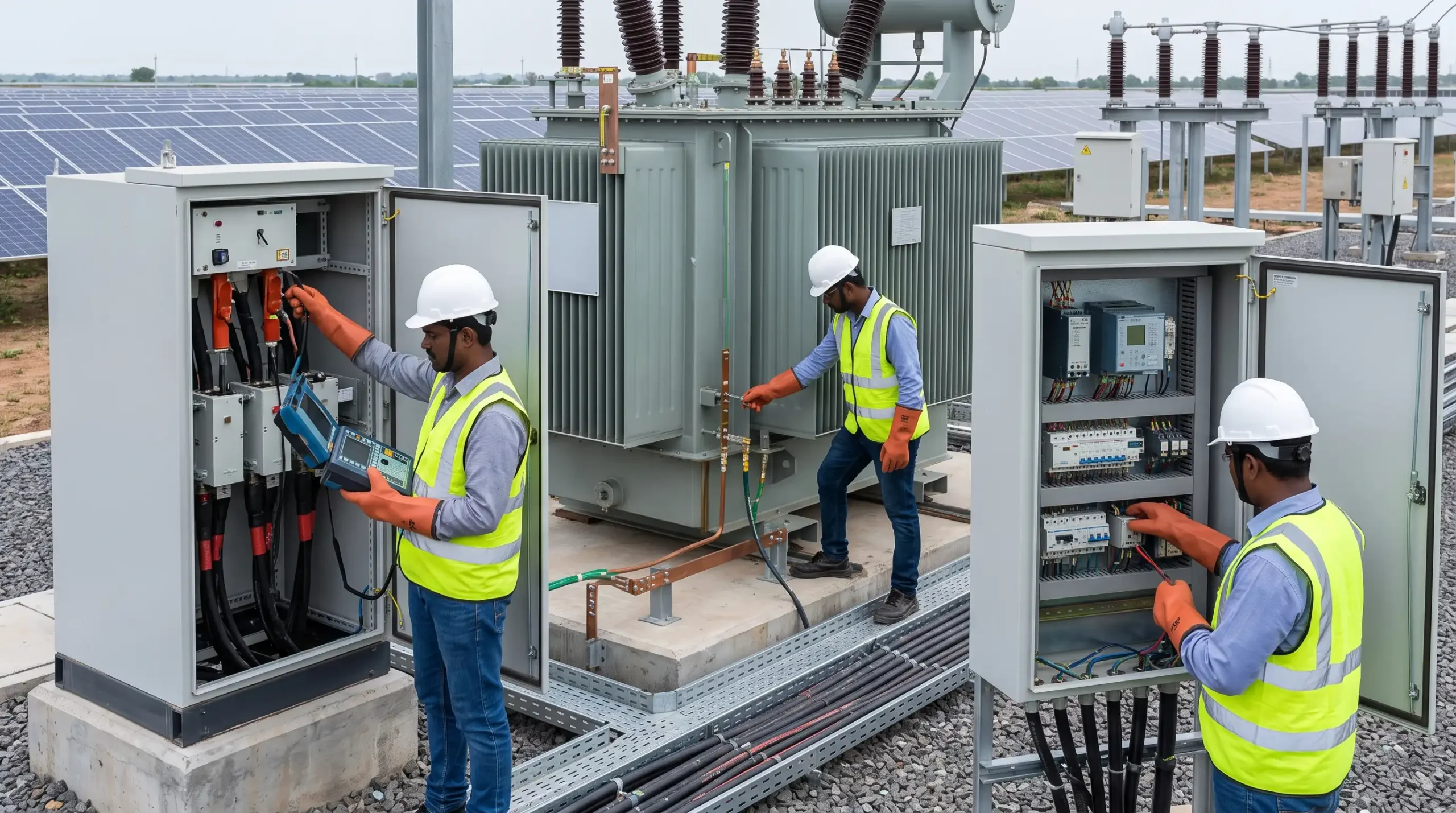

Güneş enerjisi santrallerinde üretim performansı çoğu zaman panel kalitesi, inverter verimi ve saha yerleşimi üzerinden değerlendirilir. Ancak bir GES tesisinin güvenli, verimli ve kesintisiz şekilde işletilebilmesi için trafo merkezi entegrasyonu da en az saha kurulumu kadar önemlidir.
GES sahasında üretilen enerji, inverterler aracılığıyla AC enerjiye dönüştürülür ve daha sonra trafo merkezi üzerinden orta gerilim seviyesine aktarılır. Bu noktada OG hücreler, güç trafosu, kablo bağlantıları, topraklama sistemi, koruma röleleri, ölçüm ekipmanları, SCADA haberleşmesi ve devreye alma testleri bir bütün olarak çalışmalıdır.
Trafo merkezi entegrasyonunda yapılacak küçük bir hata, santralin üretime geçmesini geciktirebilir veya işletme döneminde arıza, koruma açması, üretim kaybı ve güvenlik riski oluşturabilir. Bu nedenle GES projelerinde trafo merkezi entegrasyonu yalnızca montaj aşaması olarak değil, tasarım, saha uygulaması, test, raporlama ve kabul sürecini kapsayan teknik bir süreç olarak ele alınmalıdır.
GES trafo merkezi entegrasyonu, güneş enerjisi santralinde üretilen enerjinin güvenli şekilde şebekeye veya tesis içi dağıtım sistemine aktarılması için gerekli orta gerilim altyapısının kurulması ve devreye alınmasıdır.
Bu süreçte inverter çıkışlarından gelen enerji, AC panolar üzerinden trafoya aktarılır. Trafo, gerilim seviyesini proje gerekliliklerine uygun şekilde yükseltir. OG hücreler, koruma ve manevra fonksiyonlarını yerine getirir. Kablo sistemleri, enerji transferini sağlar. Topraklama sistemi, arıza akımlarının güvenli şekilde yönlendirilmesine katkı sunar. SCADA ve ölçüm sistemleri ise tesisin izlenmesini mümkün hale getirir.
Bu yapıdaki her ekipman birbirine bağlıdır. Bu nedenle trafo merkezi entegrasyonu, yalnızca ayrı ayrı ekipman montajından ibaret değildir. Sistemin tamamının koordineli çalışması gerekir.
GES tesislerinde OG bağlantı planlaması, santralin güvenli işletilmesi için kritik aşamalardan biridir. OG kablo güzergâhı, hücre bağlantıları, trafo bağlantı noktaları, kablo başlıkları, ek noktaları ve test gereklilikleri önceden netleştirilmelidir.
Yanlış planlanan OG kablo güzergâhları, montaj sırasında mekanik zorlanma, uygunsuz bükülme, kablo dış kılıf hasarı veya bakım zorluğu oluşturabilir. Ayrıca kablo başlıklarının yapılacağı alanlarda yeterli çalışma mesafesi bırakılmalıdır.
OG bağlantılarda yalnızca kablonun doğru kesitte seçilmesi yeterli değildir. Kablo montaj kalitesi, başlık uygulaması, ekran bağlantısı, topraklama yapısı ve devreye alma testleri de bağlantının güvenilirliğini belirler.
GES trafo merkezi entegrasyonunda güç trafosu, sistemin ana ekipmanlarından biridir. Trafonun gücü, gerilim seviyesi, soğutma yapısı, kayıpları, koruma ekipmanları ve saha koşullarına uygunluğu proje aşamasında değerlendirilmelidir.
Trafo yerleşimi yapılırken bakım erişimi, havalandırma, yangın güvenliği, kablo giriş-çıkış yönleri ve taşıma operasyonları dikkate alınmalıdır. Trafonun sahada doğru konumlandırılmaması, ileride bakım ve arıza müdahalesini zorlaştırabilir.
Trafo bağlantıları tamamlandıktan sonra görsel kontrol, bağlantı kontrolü, topraklama bağlantısı, yağ seviyesi, sıcaklık göstergeleri, koruma aksesuarları ve yardımcı devreler devreye alma öncesinde kontrol edilmelidir.
GES trafo merkezlerinde OG hücreler, enerji akışının kontrol edilmesi ve sistemin güvenli işletilmesi için kullanılır. Kesici hücresi, ölçü hücresi, trafo koruma hücresi, giriş-çıkış hücreleri ve ayırıcı yapıları projenin gerekliliklerine göre düzenlenir.
OG hücrelerde koruma röleleri, arıza durumunda sistemin doğru tepki vermesini sağlar. Bu nedenle koruma rölesi ayarları, akım trafosu oranları, açma devreleri, alarm çıkışları ve SCADA sinyalleri birlikte test edilmelidir.
Koruma sisteminin doğru çalışması için yalnızca röle ayarlarının girilmiş olması yeterli değildir. Akım trafosu yönü, sekonder bağlantılar, kesici açma bobini, DC besleme ve fonksiyon testleri de doğrulanmalıdır.
GES trafo merkezlerinde topraklama sistemi hem personel güvenliği hem de ekipman koruması açısından büyük önem taşır. Trafo gövdesi, OG hücreler, pano gövdeleri, kablo ekranları, inverter sistemleri, parafudrlar, metal konstrüksiyonlar ve tesisin diğer iletken bölümleri uygun şekilde topraklama ağına bağlanmalıdır.
Topraklama sistemi yalnızca fiziksel bağlantıdan ibaret değildir. Bağlantıların sürekliliği, iletken kesitleri, bağlantı noktalarının mekanik sağlamlığı ve ölçüm değerleri kontrol edilmelidir.
GES sahalarında geniş alanlara yayılan metal konstrüksiyonlar, kablo tavaları ve inverter yapıları nedeniyle eşpotansiyel bağlantı da önemlidir. Farklı bölümler arasında potansiyel fark oluşmasını engellemek için topraklama bağlantıları planlı şekilde yapılmalıdır.
OG kablo başlıkları, GES trafo merkezi entegrasyonunun en hassas uygulamalarından biridir. Başlık yapılacak kablo uçları temiz, kuru ve mekanik olarak rahat konumda olmalıdır.
Başlık uygulamasında izolasyon yüzeyi, yarı iletken tabaka, stres kontrol elemanları, ekran sonlandırması ve topraklama bağlantısı üretici talimatlarına uygun şekilde yapılmalıdır. Uygulama sırasında nem, toz, kir veya yüzey çizikleri başlık kalitesini olumsuz etkileyebilir.
Kablo ekran bağlantılarının doğru yapılması da kritik öneme sahiptir. Hatalı ekran bağlantısı, istenmeyen akımlara, gerilim yükselmelerine veya koruma problemlerine neden olabilir. Bu nedenle ekran bağlantıları hem görsel olarak hem de elektriksel süreklilik açısından kontrol edilmelidir.
Modern GES tesislerinde trafo merkezi yalnızca yerinde izlenen bir sistem değildir. SCADA altyapısı sayesinde OG hücre durumları, trafo alarmları, enerji ölçümleri, kesici konumları, inverter bilgileri ve koruma sinyalleri merkezi olarak izlenebilir.
SCADA entegrasyonunda sinyal listesi doğru hazırlanmalıdır. Hangi ekipmandan hangi sinyalin alınacağı, alarm seviyeleri, ölçüm değerleri, haberleşme protokolleri ve operatör ekranları net şekilde tanımlanmalıdır.
Saha devreye alma sırasında SCADA sinyalleri tek tek doğrulanmalıdır. Kesici açıldığında SCADA ekranında doğru hücre açık görünmeli, trafo alarmı doğru açıklamayla gelmeli ve ölçüm değerleri doğru ölçekle izlenmelidir. Yanlış eşleşen sinyaller işletme sırasında karışıklığa neden olabilir.
GES trafo merkezi devreye alınmadan önce elektriksel testler tamamlanmalıdır. Bu testler, montajın doğru yapıldığını ve sistemin enerji verilmeye hazır olduğunu doğrulamak için gereklidir.
Test kapsamı projeye göre değişebilir; ancak genel olarak izolasyon direnci ölçümleri, kablo testleri, topraklama ölçümü, trafo kontrolleri, OG hücre fonksiyon testleri, koruma rölesi testleri, kesici açma-kapama testleri, faz sırası kontrolü ve SCADA sinyal testleri değerlendirilmelidir.
Test sonuçları yalnızca sahada kontrol edilmekle kalmamalı, raporlanmalıdır. Devreye alma dosyasında ölçüm değerleri, test cihaz bilgileri, tarih, ekipman bilgileri ve değerlendirme notları yer almalıdır.
Trafo merkezi entegrasyonu tamamlandıktan sonra ilk enerjilendirme planlı şekilde yapılmalıdır. Enerji verme sırası, saha sorumluları, test ekibi, işletme ekibi ve güvenlik prosedürleri önceden belirlenmelidir.
İlk enerjilendirme sırasında gerilim değerleri, faz sırası, alarm durumu, SCADA ekranları, trafo sesi, koku, sıcaklık ve koruma rölesi kayıtları izlenmelidir. Beklenmeyen bir alarm veya uygunsuzluk oluşursa süreç durdurulmalı ve teknik değerlendirme yapılmalıdır.
Enerji verildikten sonra sistem hemen normal işletmeye bırakılmamalıdır. İlk çalışma döneminde ekipman davranışı izlenmeli, ölçüm değerleri kayıt altına alınmalı ve gerekli kontroller tamamlanmalıdır.
GES trafo merkezi entegrasyonunda kabul süreci, montaj ve test kayıtlarının düzenli şekilde sunulmasını gerektirir. As-built projeler, kablo güzergâh kayıtları, test raporları, koruma ayar dosyaları, SCADA sinyal testleri, topraklama ölçümleri ve ekipman dokümanları kabul dosyasında yer almalıdır.
Düzenli raporlama, yalnızca teslim sürecini kolaylaştırmaz. Aynı zamanda işletme döneminde bakım, arıza analizi ve performans takibi için de önemli referans oluşturur.
Özellikle GES tesislerinde üretim sürekliliği için geçmiş test değerlerinin ve devreye alma kayıtlarının saklanması büyük avantaj sağlar.
GES trafo merkezi devreye alındıktan sonra periyodik kontroller ihmal edilmemelidir. Trafo sıcaklıkları, OG hücre durumları, bağlantı noktaları, kablo başlıkları, topraklama bağlantıları, koruma rölesi kayıtları ve SCADA alarmları düzenli olarak takip edilmelidir.
Termal kamera kontrolleri, bağlantı noktalarındaki ısınma risklerini tespit etmeye yardımcı olur. Topraklama ölçümleri, sistemin güvenliğini doğrular. SCADA alarm kayıtları ise tekrar eden sorunların erken tespit edilmesini sağlar.
Periyodik bakım sayesinde trafo merkezi kaynaklı üretim kayıpları, koruma açmaları ve ekipman arızaları büyümeden önlenebilir.
GES trafo merkezi entegrasyonu, güneş enerjisi santralinin güvenli ve verimli çalışması için kritik bir süreçtir. OG bağlantılar, güç trafosu, hücreler, topraklama sistemi, kablo başlıkları, koruma röleleri, SCADA haberleşmesi ve devreye alma testleri bir bütün olarak ele alınmalıdır.
Doğru planlanmış bir entegrasyon süreci, santralin kabul aşamasını kolaylaştırır, işletme güvenliğini artırır ve üretim kayıplarının önüne geçilmesine katkı sağlar. Bu nedenle GES projelerinde trafo merkezi uygulamaları deneyimli ekipler, uygun test cihazları ve detaylı raporlama süreçleriyle yürütülmelidir.
Jaka Enerji, güneş enerjisi santrallerinde trafo merkezi entegrasyonu, OG bağlantılar, kablo montajı, test, SCADA entegrasyonu, bakım ve devreye alma süreçlerinde profesyonel teknik destek sunar.
En kritik adım sistemin bütün olarak değerlendirilmesidir. OG bağlantılar, trafo, hücreler, topraklama, koruma röleleri, SCADA sinyalleri ve devreye alma testleri birlikte kontrol edilmelidir.
İzolasyon ölçümleri, kablo testleri, topraklama ölçümü, trafo kontrolleri, OG hücre fonksiyon testleri, koruma rölesi testleri, faz sırası kontrolü ve SCADA sinyal testleri yapılabilir.
SCADA entegrasyonu sayesinde trafo merkezi ekipmanları, alarmlar, ölçüm değerleri ve kesici durumları merkezi olarak izlenebilir. Bu da işletme güvenliği ve hızlı müdahale açısından önemlidir.
