Enerji tesislerinde kablo sistemleri, ekipmanlar arasındaki elektriksel bağlantının güvenli şekilde sağlanması için kritik öneme sahiptir. Trafolar, panolar, OG hücreler, inverterler, motorlar, kontrol sistemleri ve SCADA ekipmanları arasındaki enerji ve sinyal aktarımı kablo altyapısı üzerinden gerçekleştirilir.
Bu altyapının düzenli, güvenli ve bakım yapılabilir şekilde kurulabilmesi için kablo tavası sistemleri kullanılır. Ancak kablo tavası montajı yalnızca tavaların duvara, tavana veya konstrüksiyona sabitlenmesiyle tamamlanan basit bir mekanik iş değildir. Güzergâh planlaması, taşıma kapasitesi, kablo ayrımı, bükülme yarıçapı, destek aralıkları, topraklama sürekliliği, yangın geçişleri ve bakım erişimi birlikte değerlendirilmelidir.
Yanlış planlanan kablo tavası sistemi, montaj sırasında kablo çekimini zorlaştırabilir. İşletme döneminde ise kablo ısınması, mekanik zorlanma, bakım zorluğu, sinyal paraziti, düzensiz kablolama ve arıza müdahalesinde zaman kaybı gibi sorunlara yol açabilir.
Kablo tavası, enerji ve kontrol kablolarının düzenli bir güzergâh üzerinde taşınmasını sağlayan mekanik destek sistemidir. Bu sistem, kabloların rastgele zeminden, duvardan veya ekipman üzerinden geçmesini önler.
Doğru uygulanmış kablo tavası sistemi, kabloların mekanik olarak korunmasına, bakım sırasında kolay takip edilmesine, yangın ve iş güvenliği risklerinin azaltılmasına ve tesisin daha düzenli görünmesine katkı sağlar.
Özellikle enerji tesislerinde OG kablolar, AG güç kabloları, kontrol kabloları, haberleşme kabloları ve topraklama iletkenleri aynı sahada bulunabilir. Bu kabloların uygun şekilde ayrılması ve taşınması için doğru tava planlaması gerekir.
Kablo tavası montajında ilk adım güzergâh planlamasıdır. Kabloların hangi ekipmandan başlayıp hangi ekipmana ulaşacağı, hangi kotlardan geçeceği, hangi alanlarda yön değiştireceği ve bakım erişiminin nasıl sağlanacağı önceden belirlenmelidir.
Güzergâh planlanırken yalnızca en kısa mesafe düşünülmemelidir. Mekanik engeller, sıcak yüzeyler, hareketli ekipmanlar, kapı geçişleri, yangın zonları, bakım yolları, vinç hareket alanları, su ve kimyasal hatlar da dikkate alınmalıdır.
Kablo tavası güzergâhı, ileride yapılacak bakım ve kablo ilavelerine izin verecek şekilde düzenlenmelidir. Çok dar, erişimi zor veya ekipmanların arkasında kalan tava hatları işletme döneminde ciddi sorun oluşturabilir.
Kablo tavaları belirli bir mekanik taşıma kapasitesine sahiptir. Bu kapasite; tava tipi, malzeme kalınlığı, genişlik, destek aralığı, montaj şekli ve kablo ağırlığına göre değişir.
Tava üzerine yerleştirilecek kabloların toplam ağırlığı hesaplanmadan yapılan montajlarda zamanla sehim, deformasyon veya bağlantı noktalarında zorlanma oluşabilir. Özellikle büyük kesitli güç kabloları ve OG kablolar tava sistemine ciddi yük bindirebilir.
Taşıma kapasitesi değerlendirilirken yalnızca mevcut kablolar değil, ileride eklenebilecek kablolar da düşünülmelidir. Bu nedenle kablo tavası sistemi genellikle belirli bir yedek kapasiteyle planlanmalıdır.
Kablo tavasının güvenli şekilde çalışması için destek aralıkları doğru belirlenmelidir. Çok geniş destek aralıkları tava sisteminde sehim oluşturabilir. Yetersiz sabitleme ise titreşim, mekanik gevşeme veya taşıyıcı elemanlarda deformasyona yol açabilir.
Konsollar, askı elemanları, bağlantı parçaları, dirsekler, ek plakaları ve cıvata bağlantıları uygun şekilde seçilmelidir. Montaj yapılan yüzeyin taşıma kapasitesi de kontrol edilmelidir.
Tava sisteminin yalnızca düz bölümleri değil, dönüş noktaları, iniş-çıkışlar, ekipman girişleri ve yoğun kablo yükü olan bölgeleri de yeterli şekilde desteklenmelidir.
Enerji tesislerinde farklı tipte kablolar aynı alanda bulunabilir. Güç kabloları, kontrol kabloları, haberleşme kabloları, ölçüm kabloları ve zayıf akım hatları aynı tava içine rastgele yerleştirilmemelidir.
Yüksek akım taşıyan güç kabloları, hassas sinyal ve haberleşme kabloları üzerinde elektromanyetik etki oluşturabilir. Bu durum ölçüm hatalarına, SCADA haberleşme problemlerine veya kontrol sinyallerinde kararsızlığa neden olabilir.
Bu nedenle kablo ayrımı planlı yapılmalıdır. Gerekli durumlarda ayrı tava güzergâhları kullanılmalı veya tava içinde bölücüler tercih edilmelidir. OG, AG, kontrol ve haberleşme kabloları proje gerekliliklerine göre ayrılmalıdır.
Kabloların belirli minimum bükülme yarıçapları vardır. Kablo tavası güzergâhında yapılan keskin dönüşler, özellikle büyük kesitli güç kablolarında ve OG kablolarda mekanik zorlanmaya neden olabilir.
Kablo, üretici tarafından belirtilen minimum bükülme yarıçapının altında bükülmemelidir. Aksi halde kablo izolasyonu, ekran yapısı veya dış kılıf zarar görebilir. Bu hasarlar her zaman montaj sırasında fark edilmeyebilir; ancak işletme döneminde izolasyon zayıflığı veya arıza olarak ortaya çıkabilir.
Bu nedenle tava dönüşleri, inişleri ve ekipman girişleri kablo tipine uygun şekilde planlanmalıdır.
Kablo tavası tamamen dolu şekilde kullanılmamalıdır. Aşırı dolu tavalar hem kablo çekimini zorlaştırır hem de bakım sırasında kablo takibini güçleştirir. Ayrıca kabloların ısı dağılımı olumsuz etkilenebilir.
Tava doluluk oranı planlanırken mevcut kablo sayısı, kablo kesitleri, ileride yapılabilecek ilaveler ve kabloların düzenli yerleşimi dikkate alınmalıdır.
Düzensiz ve sıkışık kablo yerleşimi, özellikle arıza müdahalesinde zaman kaybına neden olur. Hangi kablonun hangi ekipmana gittiği net izlenemediğinde bakım süreçleri zorlaşır.
Metal kablo tavalarında topraklama ve elektriksel süreklilik önemli bir konudur. Tava sistemi boyunca ek noktaları, bağlantı elemanları ve geçişler elektriksel süreklilik açısından kontrol edilmelidir.
Bazı uygulamalarda tava sistemi koruyucu iletken olarak kullanılmaz; ancak metal kısımların uygun şekilde topraklanması güvenlik açısından gereklidir. Tava eklerinde boya, oksit veya gevşek bağlantı nedeniyle süreklilik zayıflayabilir.
Bu nedenle kablo tavası montajı tamamlandıktan sonra topraklama bağlantıları ve süreklilik kontrolleri yapılmalıdır. Özellikle farklı bina bölümleri, dış saha geçişleri ve ekipman yakınlarında bu kontroller ihmal edilmemelidir.
Kablo tavaları bina içinden, pano odalarından, trafo merkezlerinden veya yangın zonları arasından geçebilir. Bu geçişlerde yangın durdurucu uygulamalar ve sızdırmazlık detayları dikkate alınmalıdır.
Duvar veya döşeme geçişlerinde kabloların etrafında boşluk bırakılması, yangın ve duman yayılımı açısından risk oluşturabilir. Bu nedenle yangın zonu geçişlerinde uygun malzemelerle yangın durdurucu uygulama yapılmalıdır.
Ayrıca dış ortamdan iç ortama giren tava hatlarında su, toz ve haşere geçişi gibi riskler de değerlendirilmelidir.
Kablo tavası dış ortamda kullanılacaksa malzeme seçimi önemlidir. Yağmur, nem, UV etkisi, kimyasal ortam, deniz kenarı koşulları veya endüstriyel atmosfer korozyon riskini artırabilir.
Bu nedenle galvanizli, sıcak daldırma galvanizli, paslanmaz veya uygun kaplamalı tava sistemleri saha koşullarına göre seçilmelidir. Bağlantı elemanları da aynı çevresel koşullara uygun olmalıdır.
Korozyona uğrayan tava sistemleri zamanla mekanik dayanımını kaybedebilir ve kablo güvenliğini riske atabilir. Bu nedenle dış saha tava hatları periyodik olarak kontrol edilmelidir.
Kablo tavası güzergâhı, bakım ekiplerinin kablolara erişebilmesini sağlayacak şekilde planlanmalıdır. Çok yüksek, kapalı veya ekipman arkasında kalan tava hatları arıza durumunda müdahaleyi zorlaştırır.
Kablo etiketleri, tava güzergâhı boyunca uygun noktalarda bulunmalıdır. Özellikle pano girişleri, çıkış noktaları, yön değişimleri ve saha ekipmanlarına yakın bölgelerde kablo kimliği okunabilir olmalıdır.
Düzgün etiketlenmiş ve erişilebilir bir kablo tavası sistemi, bakım ve arıza tespit süreçlerini hızlandırır.

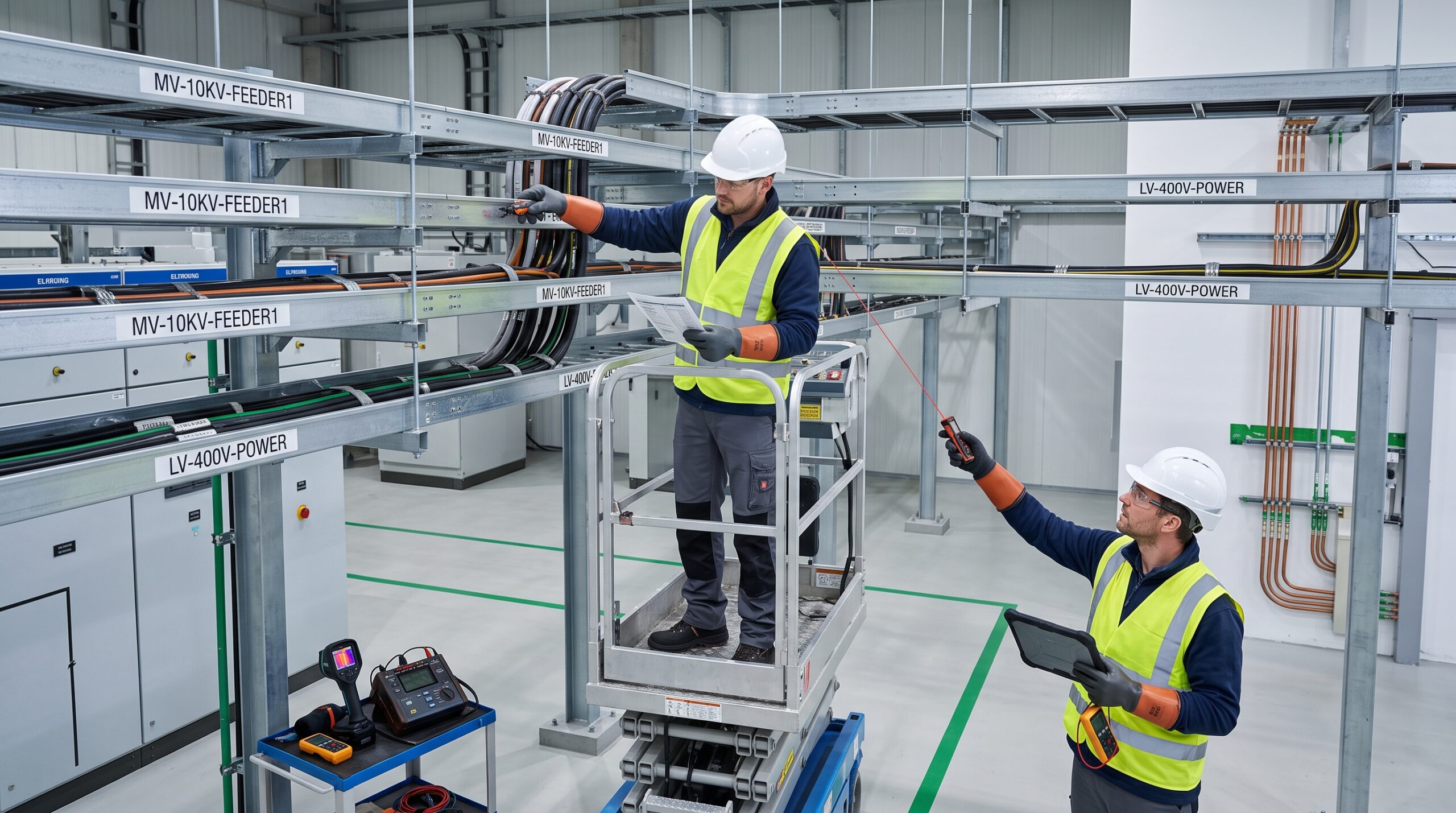

Kablo tavası montajı tamamlandıktan sonra detaylı saha kontrolü yapılmalıdır. Tava hattının projeye uygunluğu, destek aralıkları, bağlantı elemanları, ek noktaları, topraklama sürekliliği, doluluk oranı, kablo ayrımı ve mekanik sağlamlık kontrol edilmelidir.
Kablo çekimi tamamlandıktan sonra kabloların ezilmediği, sıkışmadığı, keskin kenarlara temas etmediği ve uygun bükülme yarıçapıyla ilerlediği doğrulanmalıdır.
Ayrıca tava içinde yabancı madde, metal talaşı, keskin parça veya montaj atığı kalmamalıdır. Bu tür kalıntılar kablo dış kılıfına zarar verebilir.
Kablo tavası sistemi doğrudan elektriksel bir ekipman gibi görünmese de devreye alma sürecini etkileyen önemli bir altyapıdır. Kablo güzergâhında mekanik hasar, yanlış kablo ayrımı, eksik topraklama veya erişim problemi varsa bu durum test ve devreye alma sürecinde gecikmelere neden olabilir.
Devreye alma öncesinde kablo tavası ve kablo güzergâhı kontrol edilerek olası mekanik riskler azaltılmalıdır. Böylece kablo testleri, izolasyon ölçümleri ve fonksiyon kontrolleri daha güvenli şekilde yürütülebilir.
Kablo tavası montajı, enerji tesislerinde kablo altyapısının güvenli, düzenli ve sürdürülebilir şekilde kurulması için kritik bir uygulamadır. Güzergâh planlaması, taşıma kapasitesi, destek aralıkları, kablo ayrımı, bükülme yarıçapı, topraklama sürekliliği, yangın geçişleri ve bakım erişimi birlikte değerlendirilmelidir.
Doğru planlanmış bir kablo tavası sistemi, montaj kalitesini artırır, bakım süreçlerini kolaylaştırır ve kablo arızalarının önlenmesine katkı sağlar.
Jaka Enerji, enerji tesislerinde kablo tavası montajı, kablo güzergâh planlaması, pano bağlantıları, OG/AG kablo montajı, test ve devreye alma süreçlerinde profesyonel teknik destek sunar.
Güzergâh planlaması, taşıma kapasitesi, destek aralıkları, kablo ayrımı ve bakım erişimi birlikte değerlendirilmelidir. Tek başına mekanik montaj yeterli değildir.
Proje gerekliliklerine göre değerlendirilmelidir. Hassas sinyal ve haberleşme kabloları, yüksek akım taşıyan güç kablolarından uygun şekilde ayrılmalıdır.
Metal kablo tavalarında topraklama ve elektriksel süreklilik güvenlik açısından önemlidir. Ek noktaları ve bağlantılar süreklilik açısından kontrol edilmelidir.
